NABERTHERM – Hornos de cámara con solera extensible o vagoneta extraible

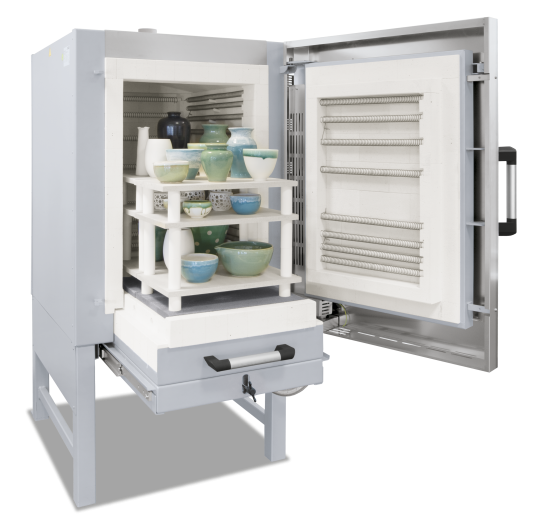

HORNO ELÉCTRICO NABERTHERM NW300
Horno de cámara NW 300 con módulo de extracción

Los hornos de cámara con vagoneta de la serie NW combinan la calidad de la probada serie de hornos de cámara con cinco lados de calefacción con una característica de producto especial. La carga de estos hornos de cámara es claramente más sencilla, ergonómica y ahorra tiempo. Mediante un módulo de extracción en los modelos de hasta 300 litros, la solera del horno se puede extraer comodamente. Los modelos de mayor tamaño, a partir de 440 litros, se realizan en forma de hornos de vagoneta, con vagonetas de libre movimiento. El acceso óptimo delante del horno permite cargar la mercancía con total visibilidad.

Esta serie de modelos de hornos de cámara con vagoneta es especialmente recomendable para talleres de cerámica, estudios, clínicas o escuelas. La mayoría de los hornos están siempre disponibles para una entrega inmediata, pero incluso los modelos mayores se suministran en un breve plazo.

Los hornos de cámara con vagoneta están disponibles para temperaturas máximas de 1300ºC ó 1340ºC. Si se realizan con frecuencia cocciones al límite de la temperatura, recomendamos los hornos de cámara de hasta 1340ºC.

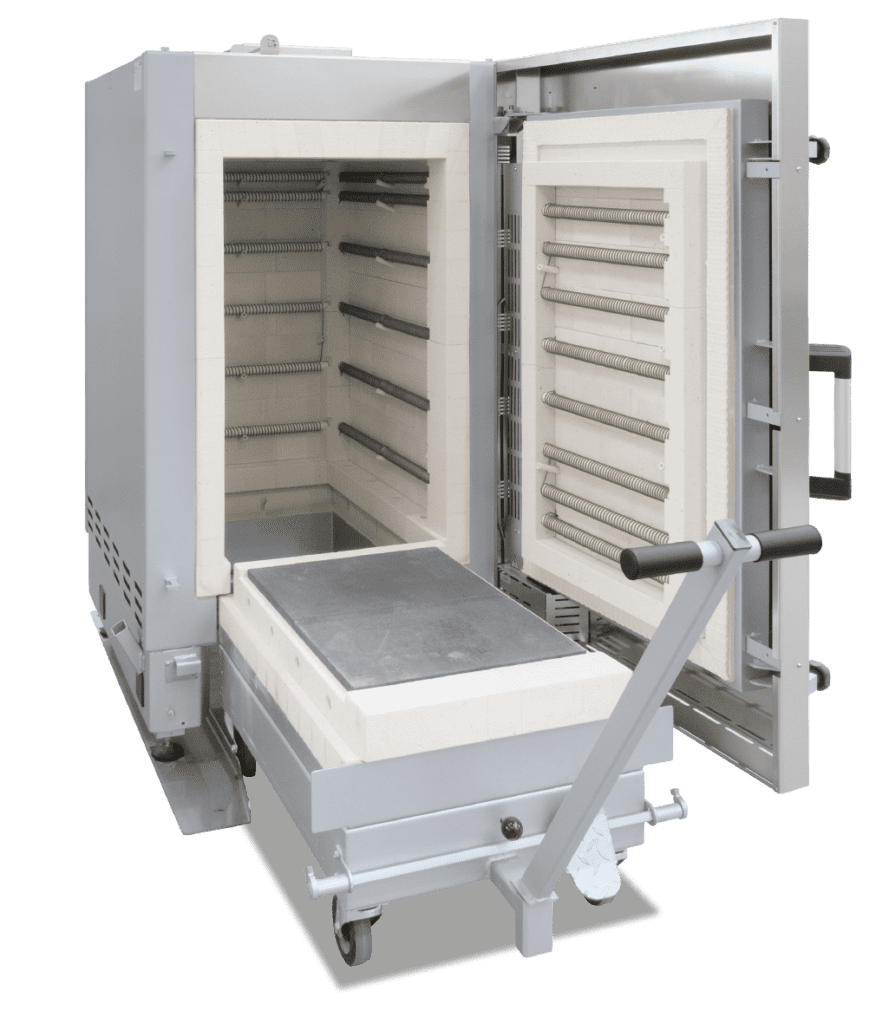

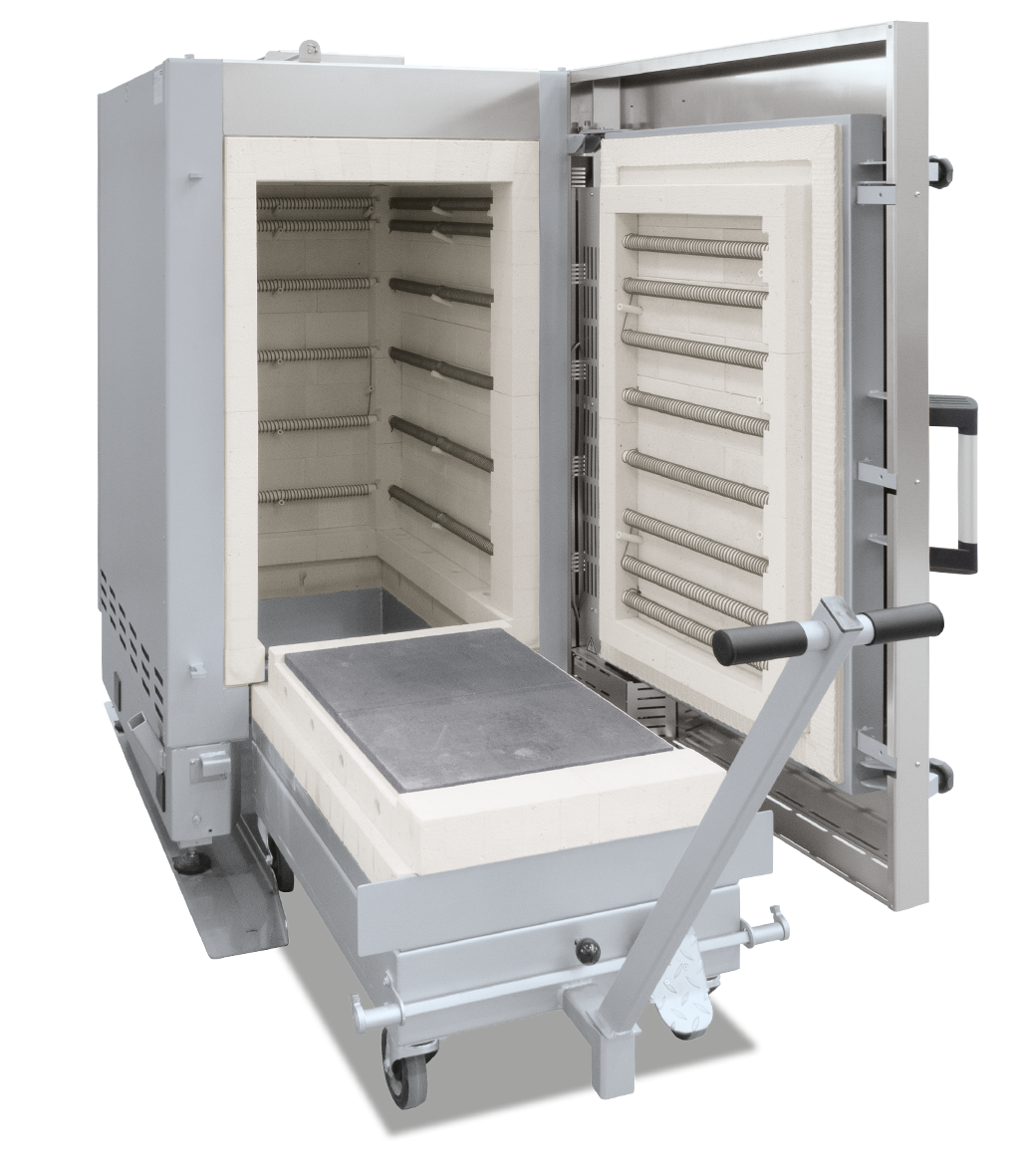

HORNO ELÉCTRICO NABERTHERM NW440
Horno de cámara NW 440 con vagoneta

Versión estándar

  • Carga ergonómica desde 3 lados.
  • Las resistencias montadas sobre tubos soporte aseguran una libre difusión del calor.
  • Los cinco puntos de calefacción y la especial disposición de los elementos calefactores logran una óptima homogeneidad de la temperatura.
  • Uso exclusivo de materiales aislantes sin categorización según normativa CE Nº 1272/2008 (CLP). Esto significa explícitamente que la lana de silicato de aluminio también conocida como «fibra cerámica» (RCF) que es clasificado y posiblemente cancerígeno, no es usada.
  • Suministro incluido, recubrimiento de placas de SiC para proteger las resistencias de solera y lograr una estructura segura de la cocción.
  • Cubierta de la puerta de acero inoxidable texturizado.
  • Válvula de entrada de aire semiautomática, que se cierra automáticamente al concluir la fase de secado en el programa de calentamiento, para hornos de cámara de hasta 300 litros.
  • Válvula motorizada de aire de salida en el centro del techo del horno para un purgado óptimo de la cámara del horno en hornos de cámara a partir de 440 litros.
  • Controlador táctil B500 (5 programas con 4 segmentos cada uno).
  • NTLog básico para controladores Nabertherm: registro de datos de proceso sobre memoria USB
  • Software gratuito NTEdit para la entrada de programas directamente desde el PC mediante ExcelTM para MS WindowsTM
  • Software gratuito NTGraph para la evaluación y documentación de los procesos mediante ExcelTM para MS WindowsTM, en el PC
  • Aplicación gratuita MyNabertherm para la monitorización de los procesos en dispositivos móviles
  • Garantía: 3 años
  • Solicitar presupuesto, indicar modelo
ModeloTmáxMedidas interiores en mmVolumenMedidas exteriores1 en mmPotenciaConexiónPeso
ºCanchofondoaltoLANCHOFONDOALTOkWeléctricakg
NW 15013004305306201507901150160011,0trifásica420
NW 20013005005307202008601150176015,0trifásica490
NW 30013005507007803009101320176020,0trifásica590
NW 4401300600750100044010701410183030,0trifásica850
NW 66013006001100100066010701750183040,0trifásica1180
NW 1000130080010001250100014601760223057,0trifásica2100
NW 150/H13404305306201507901150160015,0trifásica520
NW 200/H13405005307202008601150176020,0trifásica590
NW 300/H13405507007803009101320176027,0trifásica670
NW 440/H1340600750100044010701410183040,0trifásica940
NW 660/H13406001100100066010701750183052,0trifásica1310
NW 1000/H134080010001250100014601760223075,0trifásica2700
1Las dimensiones exteriores varían en la versión con equipamiento opcional. Dimensiones a petición
hornos de cámara con vagoneta

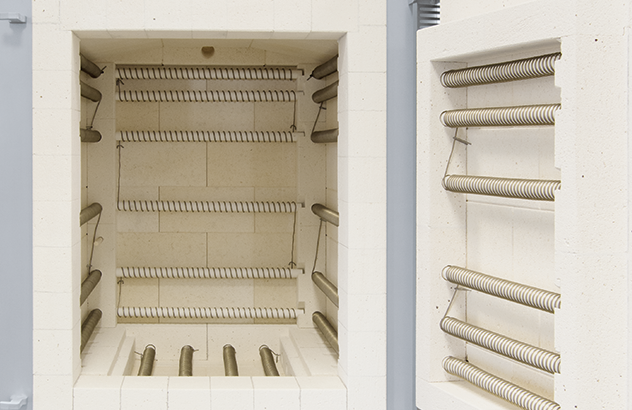

HORNO NABERTHERM - Resistencias en 5 lados

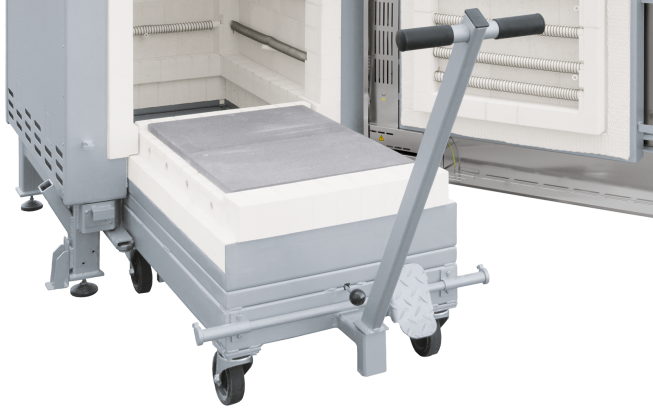

A partir de 440 litros con vagoneta de libre movimiento

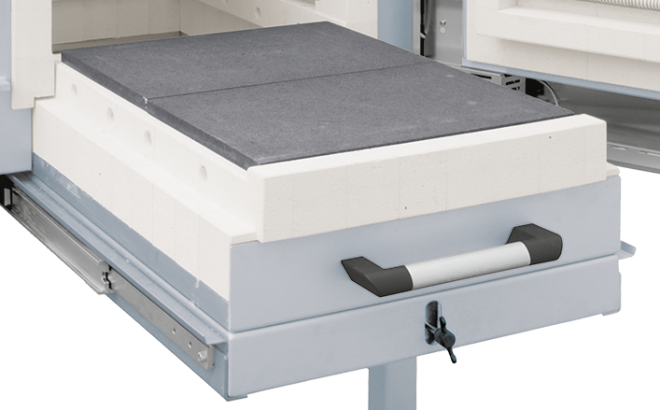

Módulo extraible para hornos NW hasta 300 litros

Resistencias en 5 lados sobre tubos logran una óptima distribución térmica

Hornos de cámara con vagoneta. Ventajas del horno de cámara.

Horno Nabertherm - aislamiento multicapa
Estructura de aislamiento multicapa de ladrillos refractarios ligeros y un aislamiento posterior, que ahorra energía, adaptado a la temperatura máxima del horno.
Horno Nabertherm - ladrillos refractarios de larga duración
Los ladrillos refractarios de larga duración en la cámara del horno aseguran resultados de cocción excelentes.
Horno Nabertherm - carcasa de pared doble
Carcasa de pared doble para bajas temperaturas en exterior y óptima protección anticorrosión. Chapas laterales de acero galvanizado.
Horno Nabertherm - techo en forma abovedada
Construcción de techo autoportante y robusta, en forma abovedada.
Horno Nabertherm - altura de carga ergonómica
Altura de carga ergonómica con soporte de 780 mm (horno N 440 – N 660 = 500 mm).
Horno Nabertherm - conexión silenciosa con relé semiconductor
Conexión silenciosa de las resistencias con relé semiconductor.
Horno Nabertherm - Interruptor de protección en la puerta
Interruptor de protección de apertura de la puerta.
Horno Nabertherm - apertura manual ajustable
Apertura manual ajustable de entrada de aire para hornos de cámara a partir de 440 litros.
Horno Nabertherm - controlador suspendido en la puerta y desmontable
Controlador suspendido en la puerta del horno y desmontable para un manejo más cómodo.
Horno Nabertherm - Válvula entrada aire semiautomática
Válvula entrada de aire semiautomática para secado residual en hornos hasta 300 L. Cierre automático a temp. predeterminada. Se elimina el cierre manual de la entrada de aire tras la fase de secado.
Horno Nabertherm - Salida de aire
Apertura de salida de aire en el centro del área trasera del techo del horno para una extracción homogénea del aire de salida hasta 300 litros.
Horno Nabertherm - Válvula motorizada de aire
Válvula motorizada de aire de salida en el centro del techo del horno para un purgado óptimo de la cámara en hornos a partir de 440 litros.

Equipamiento opcional de los hornos de cámara.

Horno Nabertherm - Regulación manual por zonas
Regulación manual por zonas para optimizar la homogeneidad de la temperatura.
Horno Nabertherm - válvula motorizada de entrada de aire
Válvula de entrada de aire motorizada, que se puede abrir y cerrar en función del programa.
Horno Nabertherm - ventilador de refrigeración
Ventilador de refrigeración para hornos de hasta 300 L para reducir  tiempos de proceso.
Horno Nabertherm - sistema de ventilación externo
Contacto libre de potencial, para activar sistema de ventilación externo del cliente (para hornos N100 – N600/H, N140E – N280E, NW150 – NW660/H)
Horno Nabertherm - válvula motorizada salida de aire
Válvula motorizada de salida de aire.
Horno Nabertherm - campana extractora
Campana extractora de acero inoxidable.
Horno Nabertherm - cerradura con llave
Kit de cerradura compuesto por dos cerraduras de puerta (no para hornos N…E)
Horno Nabertherm - puerta de apertura izquierda
Puerta de apertura izquierda (no para hornos N…E).
Horno Nabertherm - mesa soporte altura especial
Soporte de altura especial (no para hornos N40E-N100E).
Horno Nabertherm - mesa soporte con ruedas
Mesa soporte con ruedas (no para hornos N…E).
Horno Nabertherm - carretilla de carga y descarga
Bastidor de carga para facilitar la carga ergonómica y descarga delante del horno.
Horno Nabertherm - vagoneta para horno
2 vagonetas para hornos NW a partir de 440 litros.
