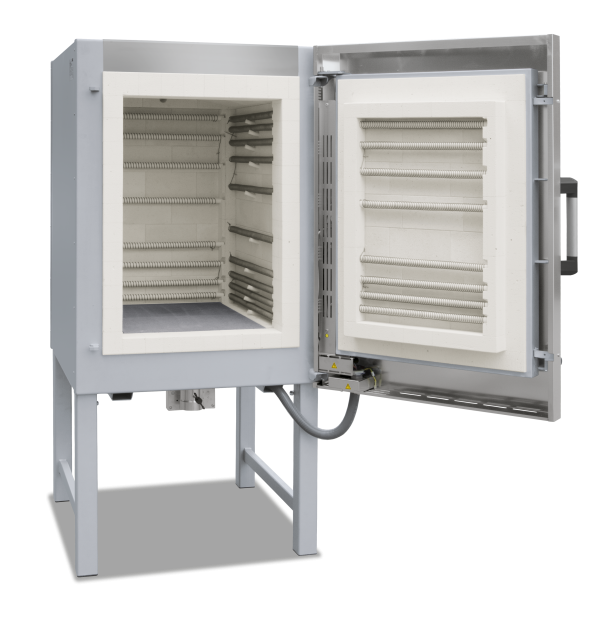

NABERTHERM – Hornos eléctricos de cámara, calefactados por 5 lados

Los hornos eléctricos Nabertherm para cerámica calefactados por 5 lados tienen un diseño atractivo, prolongada vida útil y una excelente homogeneidad térmica. Los hornos de cámara de entre 100 y 2200 litros completan la gama de hornos para aplicaciones profesionales. Indicados para la cocción de vidrio, porcelana, gres y refractario, también en caso de cargas intensas y altas temperaturas de servicio. Estos hornos de cámara se emplean en talleres de cerámica, estudios, clínicas, escuelas o en ámbitos privados. Son recomendables cuando se producen cocciones frecuentes y de grandes cargas y se requiere una excelente homogeneidad de la temperatura.

Los hornos eléctricos Nabertherm para cerámica de cámara están disponibles para temperaturas máximas de 1300ºC ó 1340ºC. Si se realizan con frecuencia cocciones al límite de la temperatura, recomendamos los hornos de cámara de hasta 1340ºC. La mayoría de los hornos de cámara están siempre disponibles para entrega inmediata.

Versión estándar

Las resistencias montadas sobre tubos soporte aseguran una libre difusión del calor.
Los cinco puntos de calefacción y la especial disposición de los elementos calefactores logran una óptima homogeneidad de la temperatura.
Uso exclusivo de materiales aislantes sin categorización según normativa CE Nº 1272/2008 (CLP). Esto significa explícitamente que la lana de silicato de aluminio también conocida como «fibra cerámica» (RCF) que es clasificado y posiblemente cancerígeno, no es usada.
Suministro incluido, recubrimiento de placas de SiC para proteger las resistencias de solera y lograr una estructura segura de la cocción.
Mesa soporte incluida en el suministro.
Cubierta de la puerta de acero inoxidable texturizado.
Válvula de entrada de aire semiautomática, que se cierra automáticamente al concluir la fase de secado en el programa de calentamiento, para hornos de cámara de hasta 300 litros.
Válvula motorizada de aire de salida en el centro del techo del horno para un purgado óptimo de la cámara del horno en hornos de cámara a partir de 440 litros.
Controlador táctil B500 (5 programas con 4 segmentos cada uno).
NTLog básico para controladores Nabertherm: registro de datos de proceso sobre memoria USB
Software gratuito NTEdit para la entrada de programas directamente desde el PC mediante ExcelTM para MS WindowsTM
Software gratuito NTGraph para la evaluación y documentación de los procesos mediante ExcelTM para MS WindowsTM, en el PC
Aplicación gratuita MyNabertherm para la monitorización de los procesos en dispositivos móviles
Garantía: 3 años
Solicitar presupuesto, indicar modelo

Modelo	Tmáx	Medidas interiores en mm			Volumen	Medidas exteriores³ en mm			Potencia	Conexión	Peso
	ºC	ancho	fondo	alto	L	ANCHO	FONDO	ALTO²	kW	eléctrica	kg
N 100	1300	400	530	460	100	720	1130	1440	9,0	trifásica¹	275
N 150	1300	450	530	590	150	770	1130	1570	11,0	trifásica¹	320
N 200	1300	470	530	780	200	790	1130	1760	15,0	trifásica	375
N 300	1300	550	700	780	300	870	1300	1760	20,0	trifásica	450
N 440	1300	600	750	1000	440	1000	1410	1830	30,0	trifásica	820
N 660	1300	600	1100	1000	660	1000	1750	1830	40,0	trifásica	950
N 1000	1300	800	1000	1250	1000	1390	1760	2000	57,0	trifásica	1800
N 1500	1300	900	1200	1400	1500	1490	1960	2150	75,0	trifásica	2500
N 2200	1300	1000	1400	1600	2200	1590	2160	2350	110,0	trifásica	3100

N 100/H	1340	400	530	460	100	760	1150	1440	11,0	trifásica	325
N 150/H	1340	430	530	620	150	790	1150	1600	15,0	trifásica	380
N 200/H	1340	500	530	720	200	860	1150	1700	20,0	trifásica	430
N 300/H	1340	550	700	780	300	910	1320	1760	27,0	trifásica	550
N 440/H	1340	600	750	1000	440	1000	1410	1830	40,0	trifásica	900
N 660/H	1340	600	1100	1000	660	1000	1750	1830	52,0	trifásica	1250
N 1000/H	1340	800	1000	1250	1000	1390	1760	2000	75,0	trifásica	2320
N 1500/H	1340	900	1200	1400	1500	1490	1960	2150	110,0	trifásica	2700
N 2200/H	1340	1000	1400	1600	2200	1590	2160	2350	140,0	trifásica	3600
¹Resistencias sólo entre dos fases		²Con mesa soporte incluido			³Las dimensiones externas varían en la versión con equipamiento opcional. Dimensiones a petición

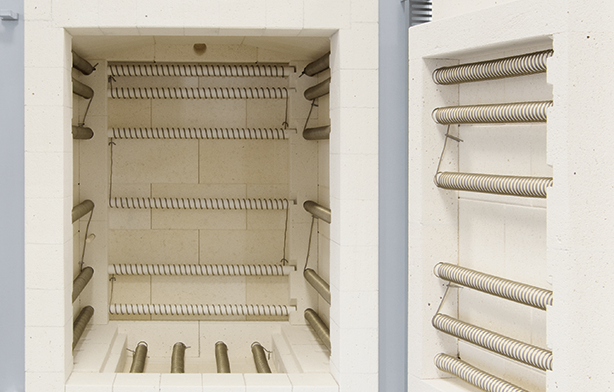

Los 5 lados de calefacción y la especial disposición de los elementos calefactores logran una óptima distribución de la temperatura.

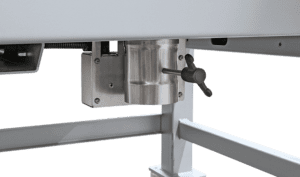

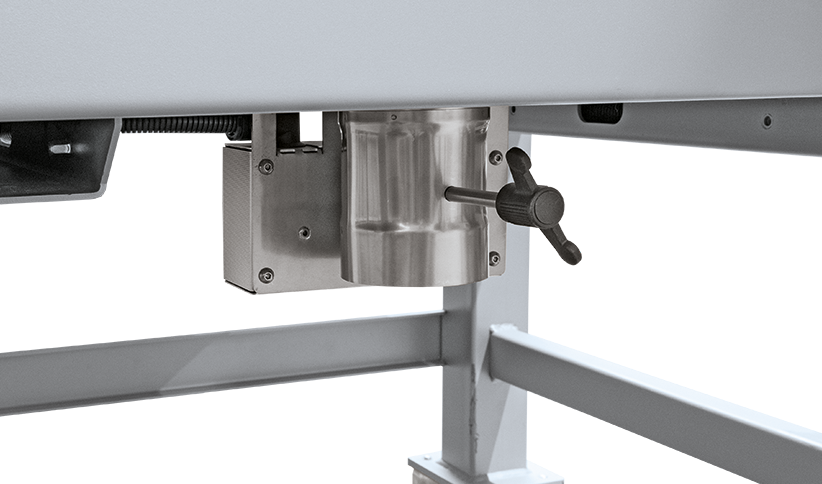

Válvula de entrada de aire semiautomática para el secado residual en hornos de cámara de hasta 300 litros.

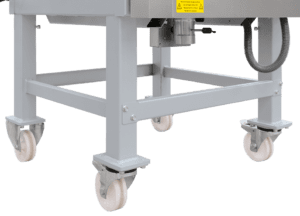

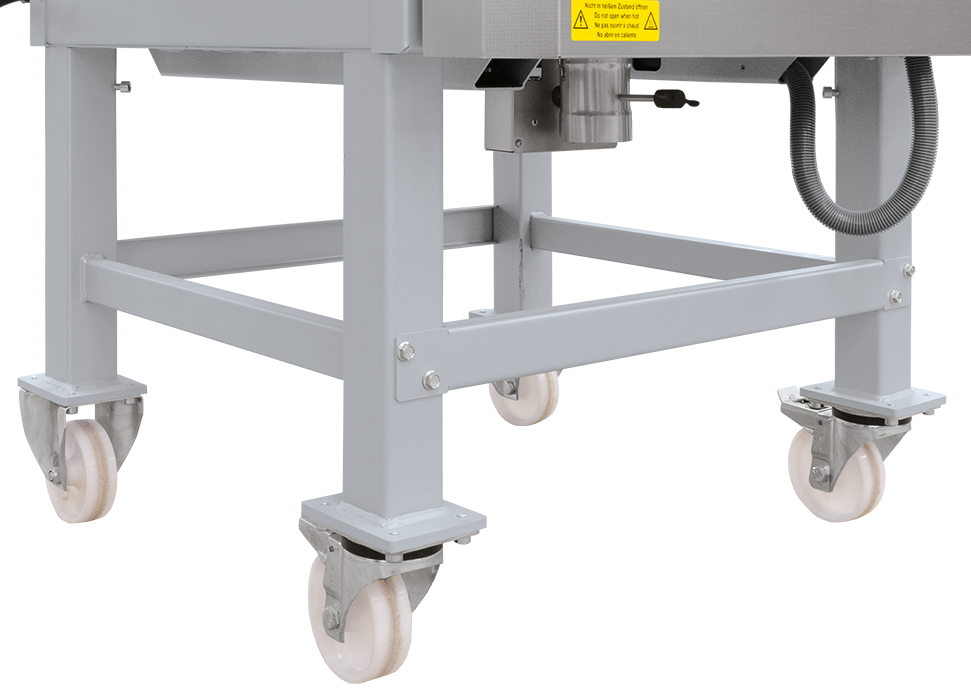

Ruedas en el bastidor; equipamiento opcional.

Hornos eléctricos Nabertherm para cerámica. Ventajas del horno de cámara.

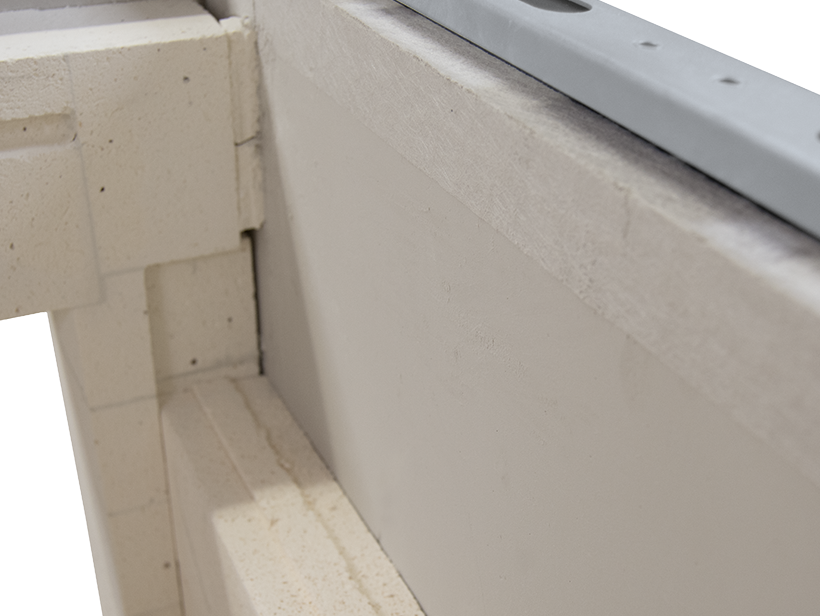

Estructura de aislamiento multicapa de ladrillos refractarios ligeros y un aislamiento posterior, que ahorra energía, adaptado a la temperatura máxima del horno.

Los ladrillos refractarios de larga duración en la cámara del horno aseguran resultados de cocción excelentes.

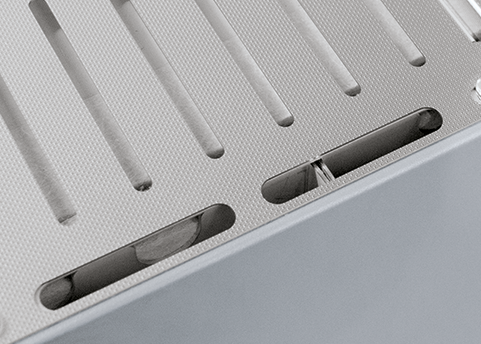

Carcasa de pared doble para bajas temperaturas en exterior y óptima protección anticorrosión. Chapas laterales de acero galvanizado.

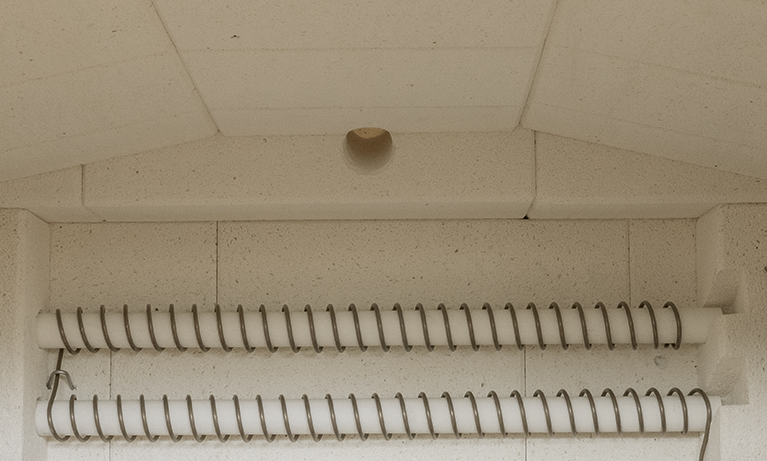

Construcción de techo autoportante y robusta, en forma abovedada.

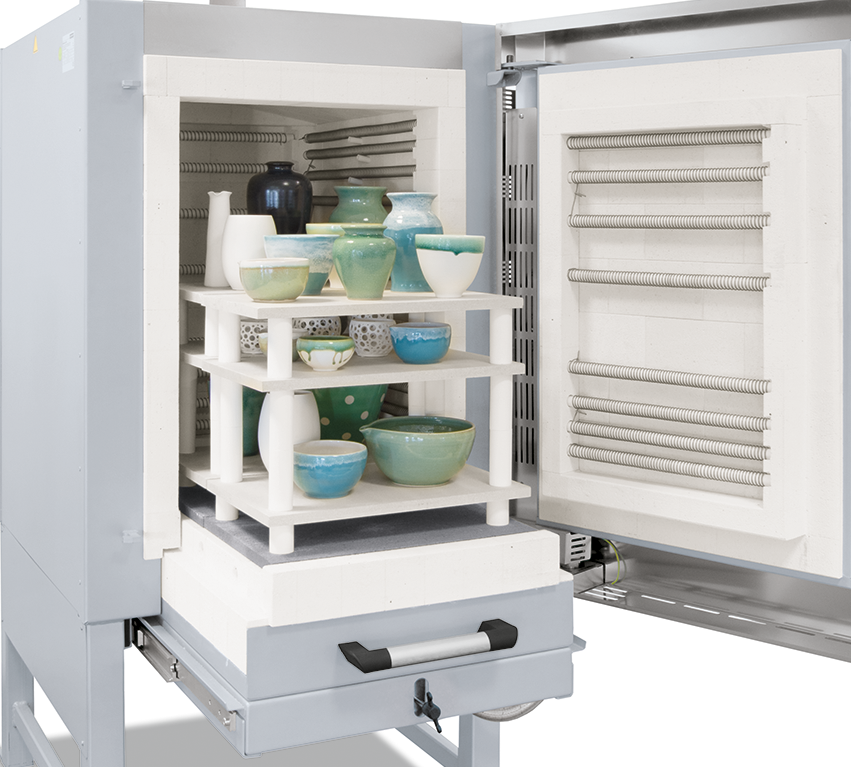

Altura de carga ergonómica con soporte de 780 mm (horno N 440 – N 660 = 500 mm).

Conexión silenciosa de las resistencias con relé semiconductor.

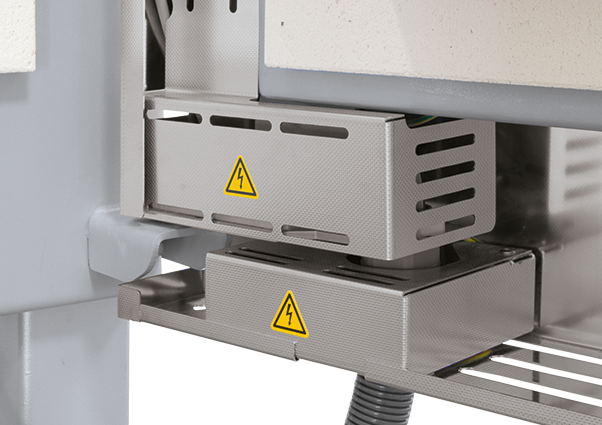

Interruptor de protección de apertura de la puerta.

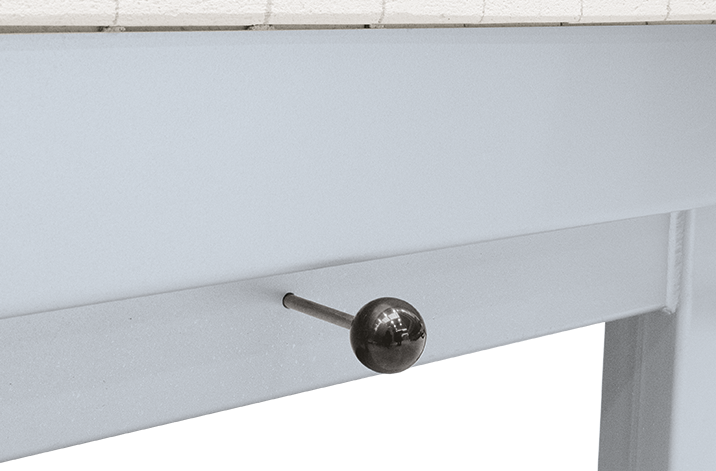

Apertura manual ajustable de entrada de aire para hornos de cámara a partir de 440 litros.

Controlador suspendido en la puerta del horno y desmontable para un manejo más cómodo.

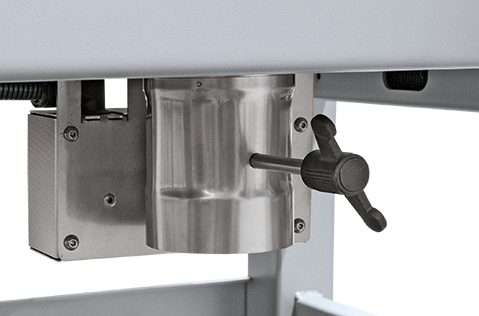

Válvula entrada de aire semiautomática para secado residual en hornos hasta 300 L. Cierre automático a temp. predeterminada. Se elimina el cierre manual de la entrada de aire tras la fase de secado.

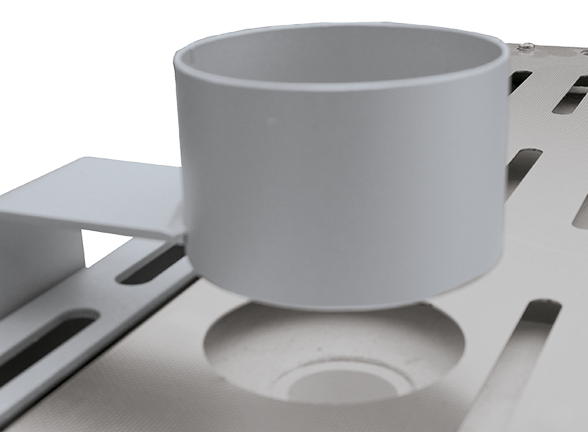

Apertura de salida de aire en el centro del área trasera del techo del horno para una extracción homogénea del aire de salida hasta 300 litros.

Válvula motorizada de aire de salida en el centro del techo del horno para un purgado óptimo de la cámara en hornos a partir de 440 litros.

Equipamiento opcional de los hornos de cámara.

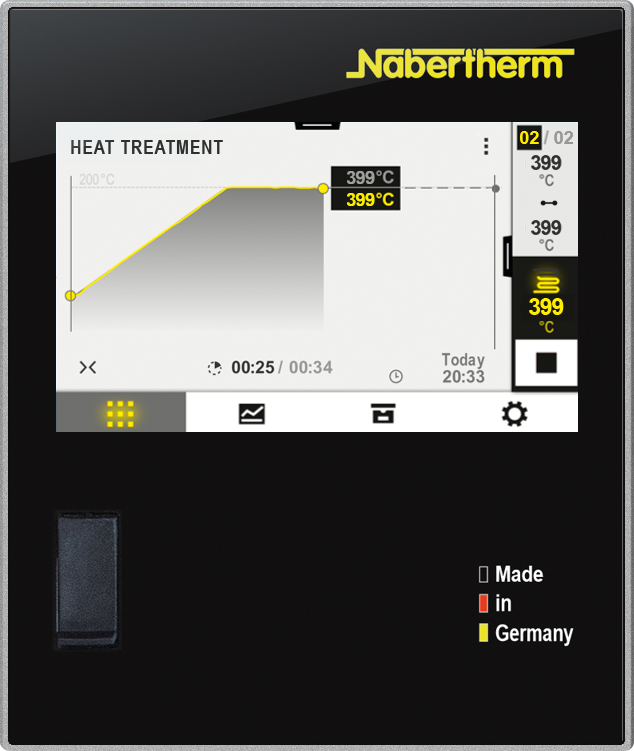

Regulación manual por zonas para optimizar la homogeneidad de la temperatura.

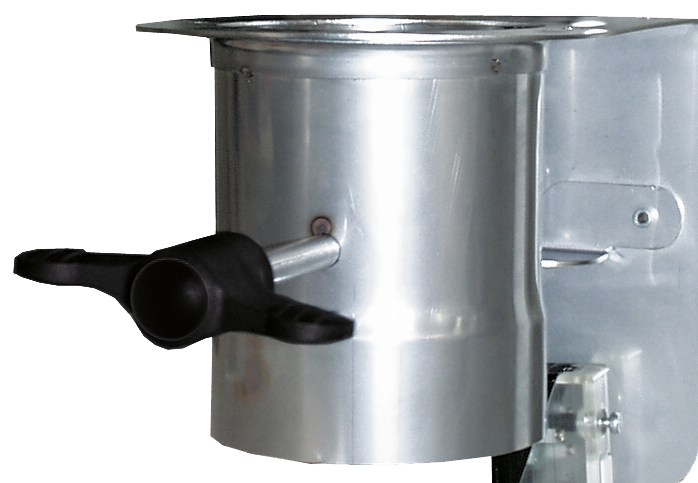

Válvula de entrada de aire motorizada, que se puede abrir y cerrar en función del programa.

Ventilador de refrigeración para hornos de hasta 300 L para reducir tiempos de proceso.

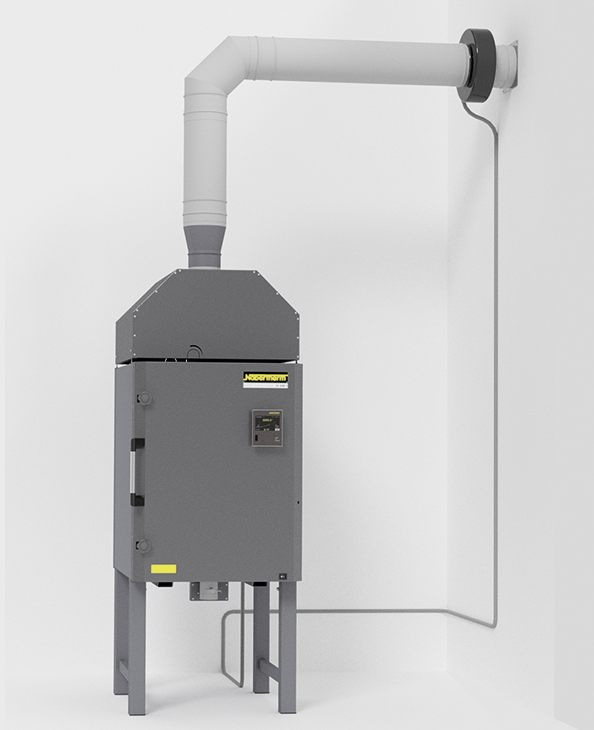

Contacto libre de potencial, para activar sistema de ventilación externo del cliente (para hornos N100 – N600/H, N140E – N280E, NW150 – NW660/H)

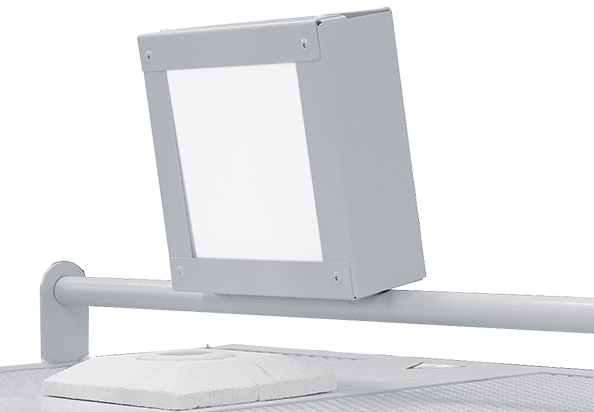

Válvula motorizada de salida de aire.

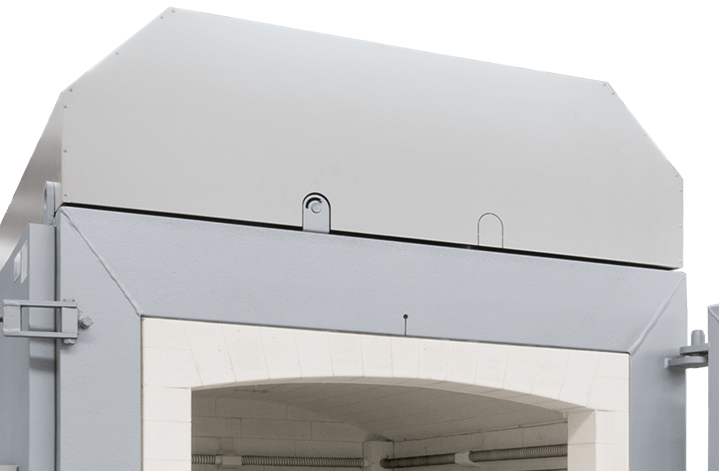

Campana extractora de acero inoxidable.

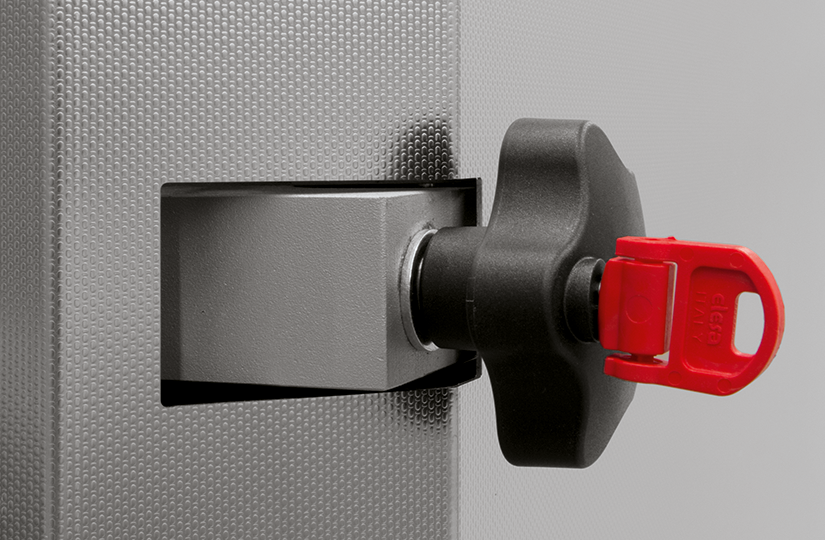

Kit de cerradura compuesto por dos cerraduras de puerta (no para hornos N…E)

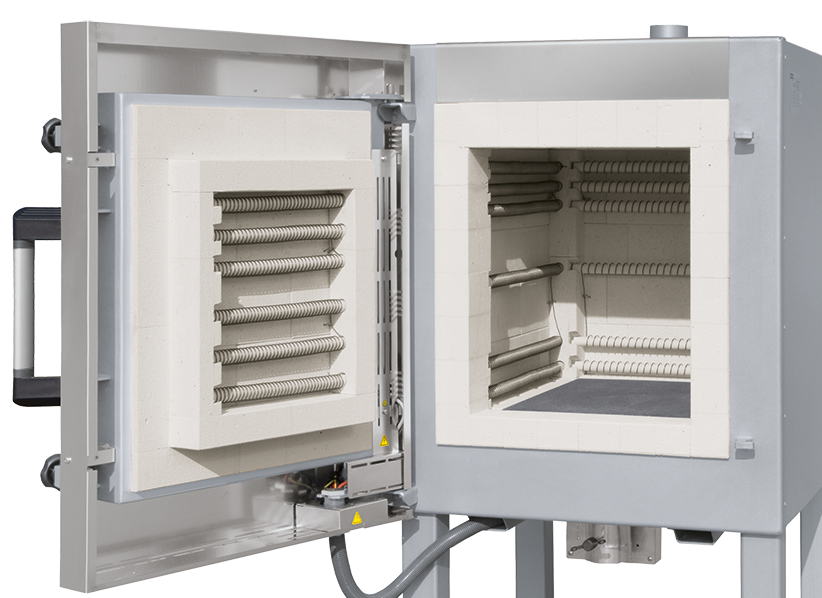

Puerta de apertura izquierda (no para hornos N…E).

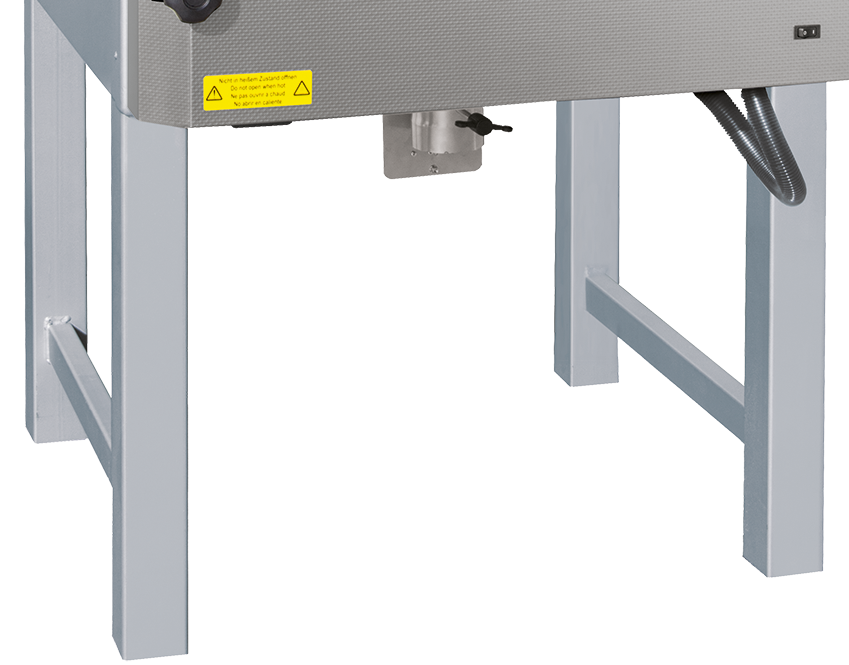

Soporte de altura especial (no para hornos N40E-N100E).

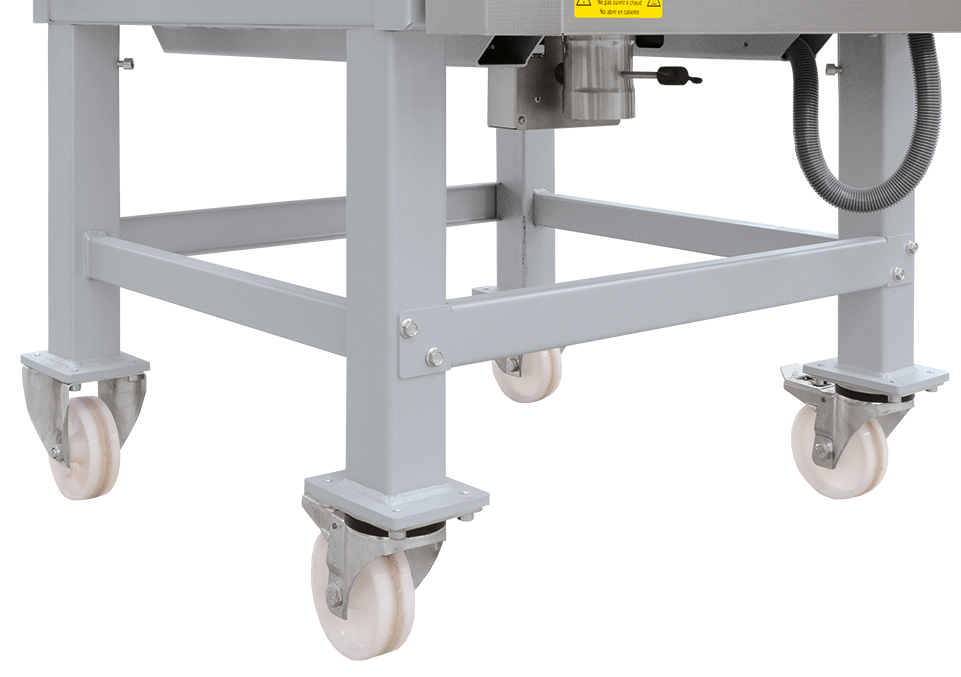

Mesa soporte con ruedas (no para hornos N…E).

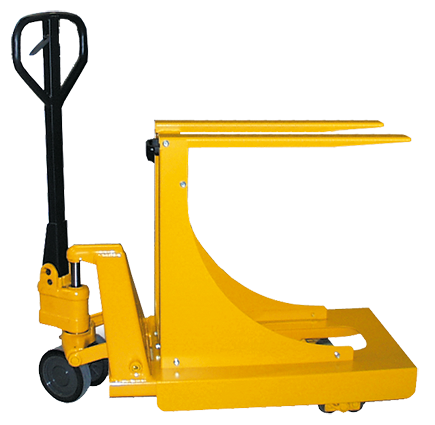

Bastidor de carga para facilitar la carga ergonómica y descarga delante del horno.

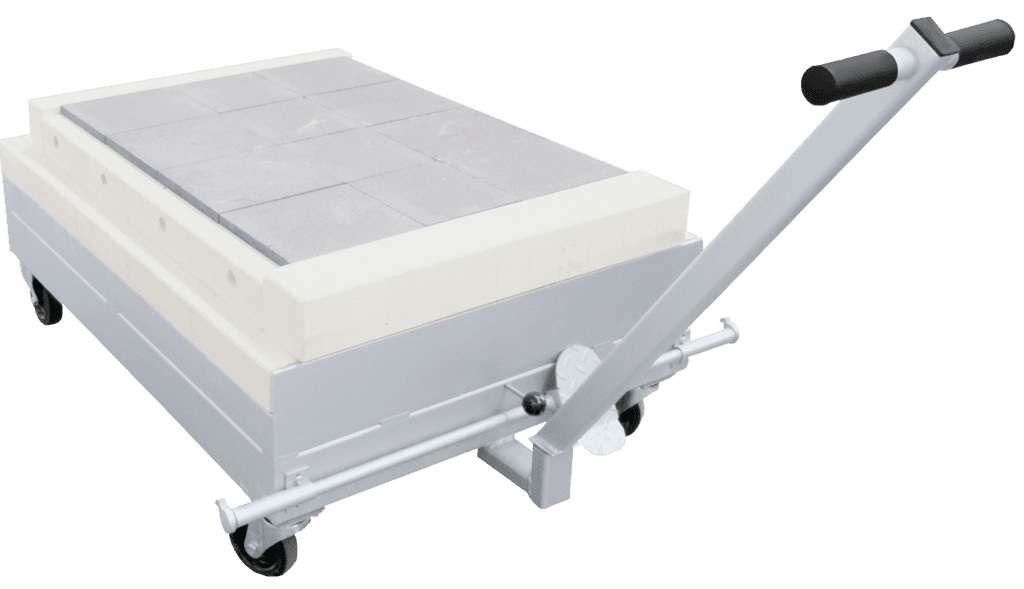

2 vagonetas para hornos NW a partir de 440 litros.
