NABERTHERM – Hornos eléctricos de cámara, calefactados por dos lados

Como hornos eléctricos de cámara con amplia apertura de puerta, estos modelos se pueden cargar de forma sencilla y cómoda. El elegante diseño y el precio atractivo constituyen argumentos convincentes para esta serie de hornos. Los elementos calefactores están protegidos en hendiduras.
Los hornos eléctricos de cámara se pueden emplear para cerámica, pintura sobre vidrio o porcelana o también para trabajos de fusing sencillos. La mayoría de los hornos de cámara están disponibles para una entrega inmediata. La abertura de entrada de aire de la puerta, ajustable gradualmente, y la abertura de salida de aire en el techo aseguran una buena ventilación y purga de la cámara del horno y rápidos tiempos de enfriamiento.
HORNOS ELÉCTRICOS DE CÁMARA

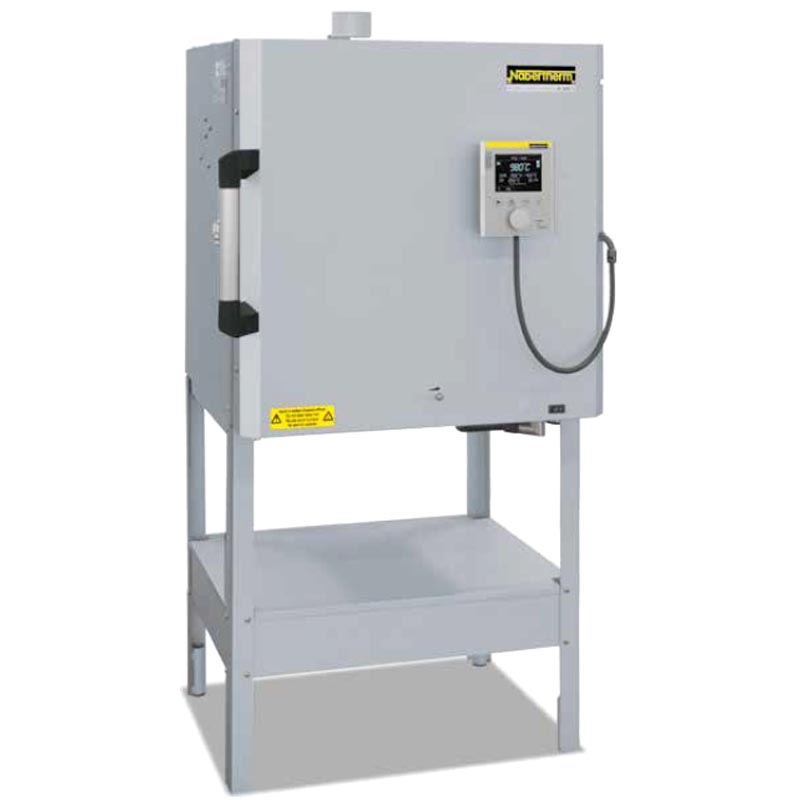

Horno de cámara N 70 E con mesa como equipamiento opcional

Versión estándar

  • Elementos calefactores protegidos en hendiduras.
  • Resistencias por ambos lados.
  • Uso exclusivo de materiales aislantes sin categorización según normativa CE Nº 1272/2008 (CLP). Esto significa explícitamente que la lana de silicato de aluminio también conocida como «fibra cerámica» (RCF) que es clasificado y posiblemente cancerígeno, no es usada.
  • Modelo de mesa; mesa soporte como equipamiento opcional.
  • Incluye racores para conectar un tubo de salida de aire (80 mm de Ø).
  • Carcasa de pared doble para bajas temperaturas exteriores.
  • Controlador táctil B500 (5 programas con 4 segmentos cada uno).
  •  NTLog básico para controladores Nabertherm: registro de datos de proceso sobre memoria USB
  • Software gratuito NTEdit para la entrada de programas directamente desde el PC mediante ExcelTM para MS WindowsTM
  • Software gratuito NTGraph para la evaluación y documentación de los procesos mediante ExcelTM para MS WindowsTM, en el PC
  • Aplicación gratuita MyNabertherm para la monitorización de los procesos en dispositivos móviles
  • Garantía: 3 años
  • Solicitar presupuesto, indicar modelo
ModeloTmáxMedidas interiores en mmVolumenMedidas exteriores2 en mmPotenciaConexiónPeso
ºCanchofondoaltoLANCHOFONDOALTOkWeléctricakg
N 40 E1300350330350406408006002,9monofásica90
N 40 / ER 1300350330350406408006005,5trifásica90
N 70 LE1200400380450706908507002,9monofásica120
N 70 E1300400380450706908507003,6monofásica120
N 70 / ER1300400380450706908507005,5trifásica120
N 100 LE11004604405001007509107505,5trifásica150
N 100 E13004604405001007509107507,0trifásica1150
1Resistencias sólo entre dos fases2Altura con mesa soporte + 700 mm

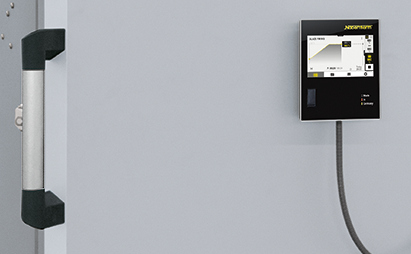

HORNO ELÉCTRICO NABERTHERM N70E - Detalle
Controlador suspendido en la puerta del horno y desmontable para un manejo más cómodo

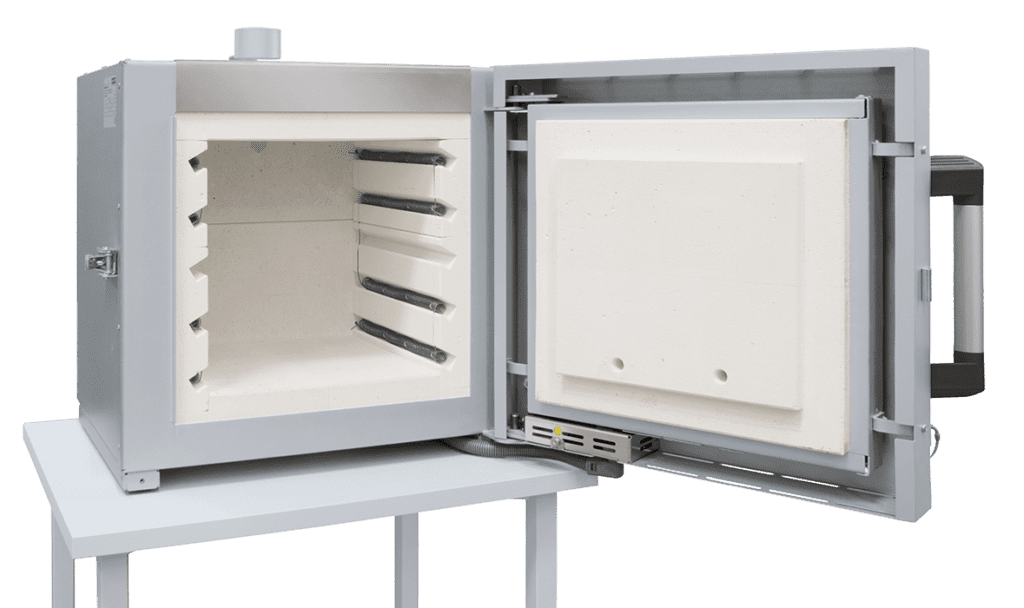

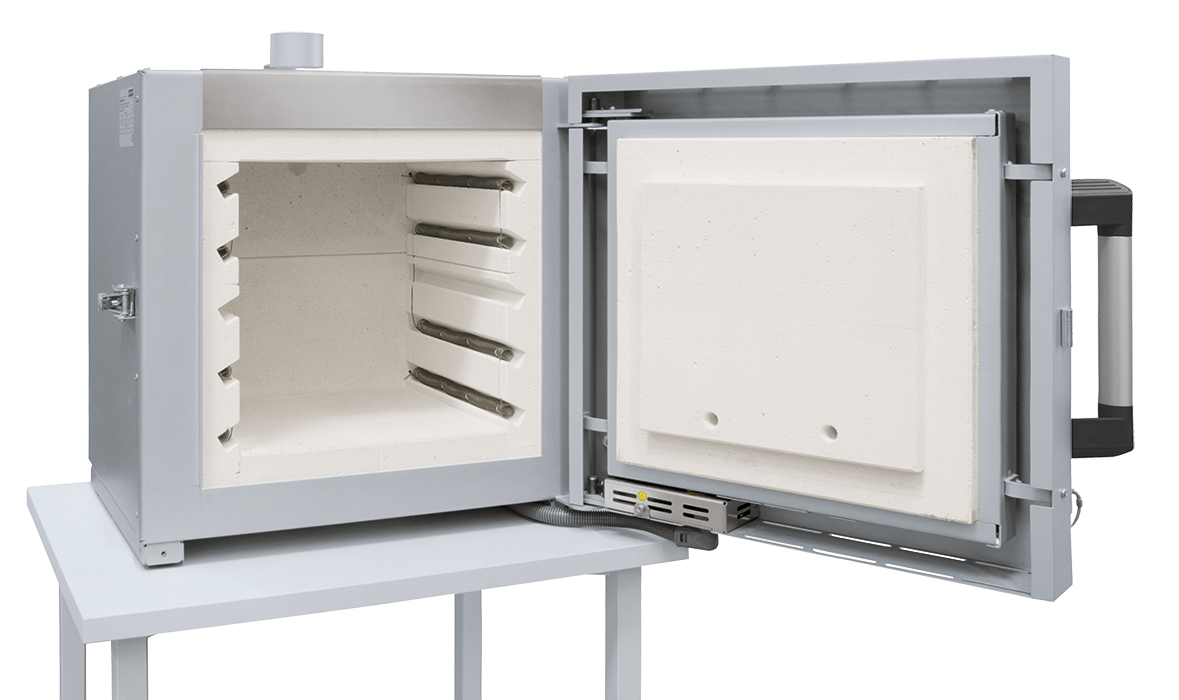

HORNO ELÉCTRICO NABERTHERM N40E
Horno de cámara N 40 E como modelo de mesa
HORNO NABERTHERM-RESISTENCIAS 2 LADOS
Resistencias en laterales protegidas en hendiduras

NABERTHERM – Hornos de cámara, calefactados por tres lados

Hornos eléctricos de cámara Nabertherm con calefacción por tres lados protegidos en hendiduras. Para el uso profesional intensivo recomendamos loa hornos de cámara calefactados por cinco lados.

La carcasa de doble pared con ventilación trasera baja las temperaturas en la carcasa. El suministro estándar incluye una válvula de entrada de aire semiautomática. Una vez finalizada la fase de secado en el programa de calentamiento, la válvula se cierra automáticamente al alcanzar una temperatura libremente seleccionable. Se elimina el cierre manual de una compuerta del suelo. Para un cómodo manejo se puede sacar el controlador del soporte de la puerta.

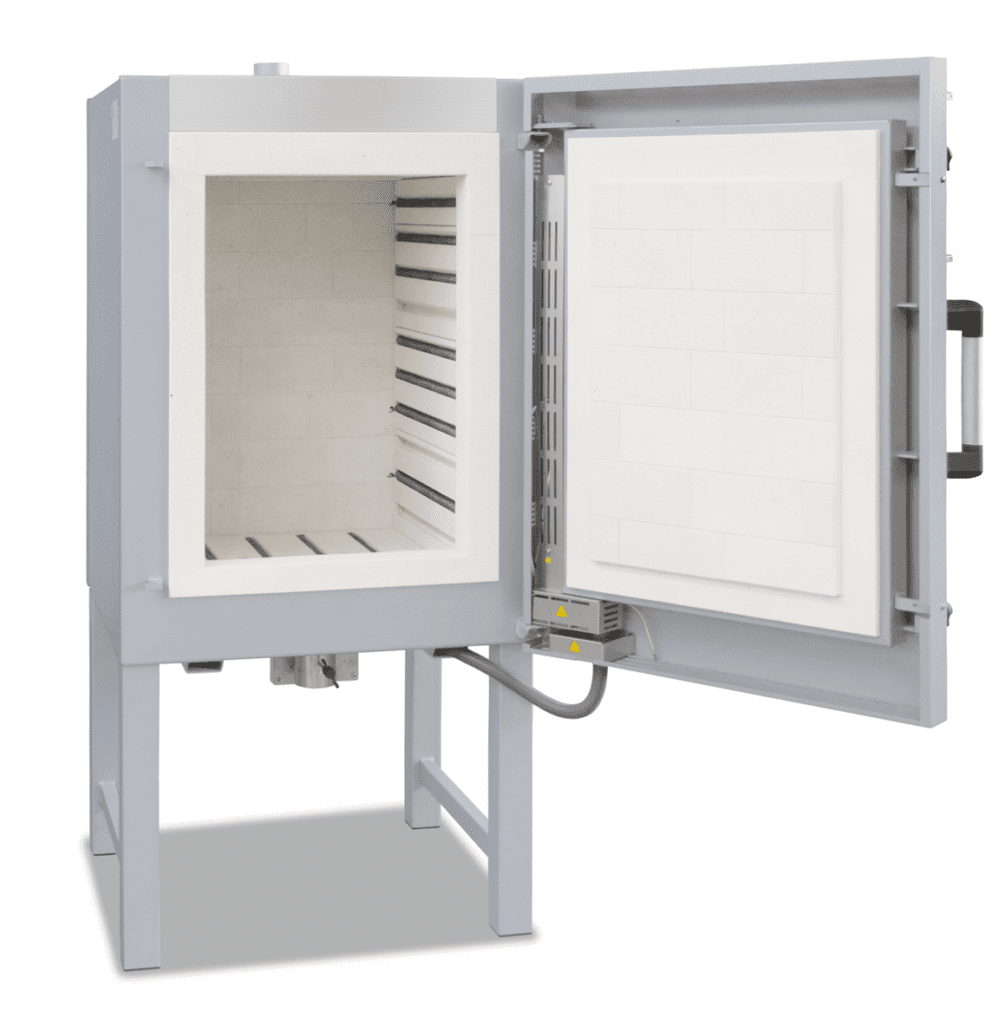

HORNO ELÉCTRICO NABERTHERM N280E
Horno de cámara N 280 E

Versión estándar

  • Elementos calefactores protegidos en hendiduras.
  • Resistencias en laterales y solera.
  • Uso exclusivo de materiales aislantes sin categorización según normativa CE Nº 1272/2008 (CLP). Esto significa explícitamente que la lana de silicato de aluminio también conocida como «fibra cerámica» (RCF) que es clasificado y posiblemente cancerígeno, no es usada.
  • Incluye 3 bandejas de cerámica y una placa de montaje inferior para proteger el aislamiento del suelo y la estructura segura de la cocción.
  • Mesa soporte incluida en el suministro.
  • Carcasa de pared doble para bajas temperaturas exteriores.
  • Controlador táctil B500 (5 programas con 4 segmentos cada uno).
  • NTLog básico para controladores Nabertherm: registro de datos de proceso sobre memoria USB
  • Software gratuito NTEdit para la entrada de programas directamente desde el PC mediante ExcelTM para MS WindowsTM
  • Software gratuito NTGraph para la evaluación y documentación de los procesos mediante ExcelTM para MS WindowsTM, en el PC
  • Aplicación gratuita MyNabertherm para la monitorización de los procesos en dispositivos móviles
  • Garantía: 3 años
  • Solicitar presupuesto, indicar modelo
ModeloTmáxMedidas interiores en mmVolumenMedidas exteriores2 en mmPotenciaConexiónPeso
ºCanchofondoaltoLANCHOFONDOALTO2kWeléctricakg
N 140 LE1100450580570140720113014406,0monofásica275
N 140 E1300450580570140720113014409,0trifásica1275
N 210 LE1100500580700210770113015709,0trifásica320
N 210 E13005005807002107701130157011,0trifásica1320
N 280 LE1100520580890280790113017609,0trifásica375
N 280 E13005205808902807901130176015,0trifásica375
1Resistencias sólo entre dos fases2Altura con mesa soporte

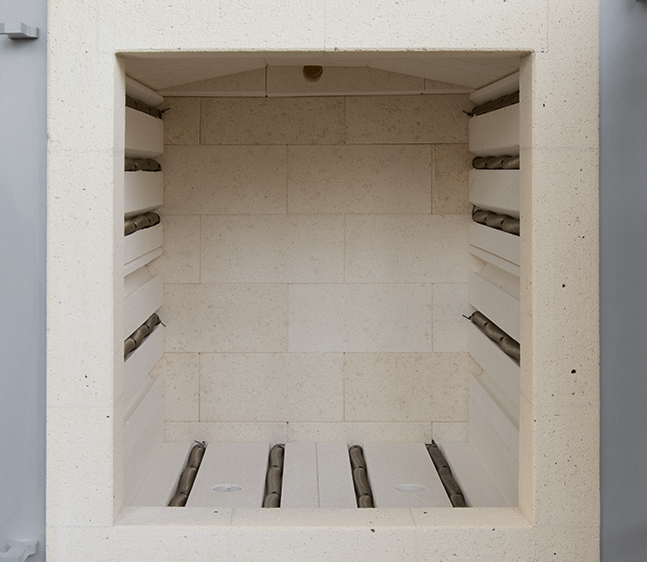

HORNO NABERTHERM RESISTENCIAS EN TRES LADOS
Resistencias en laterales y solera protegidas en hendiduras

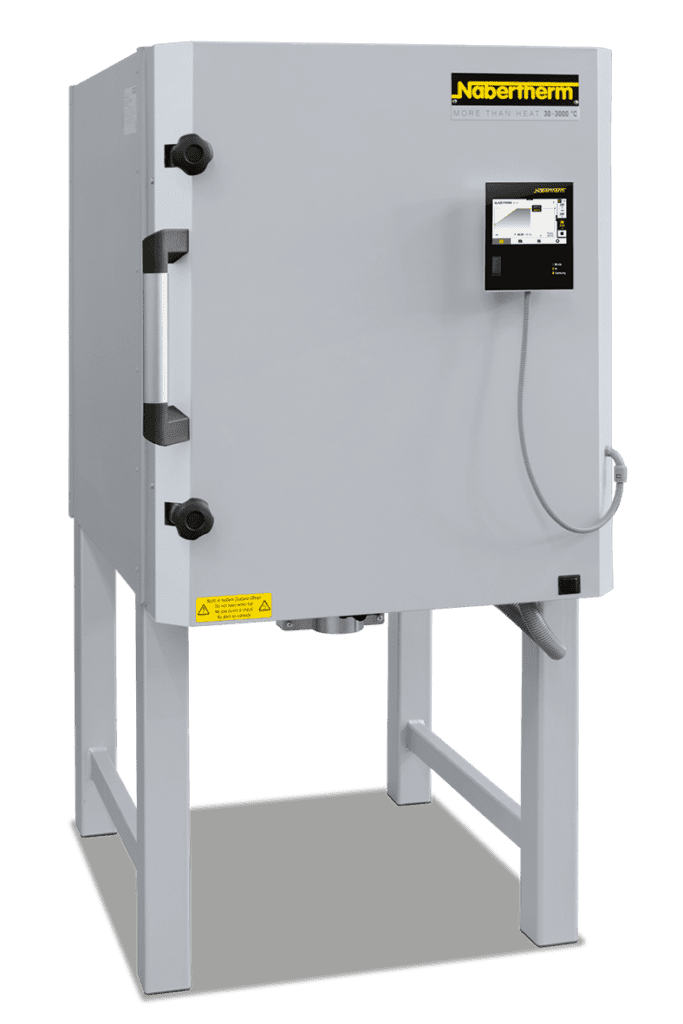

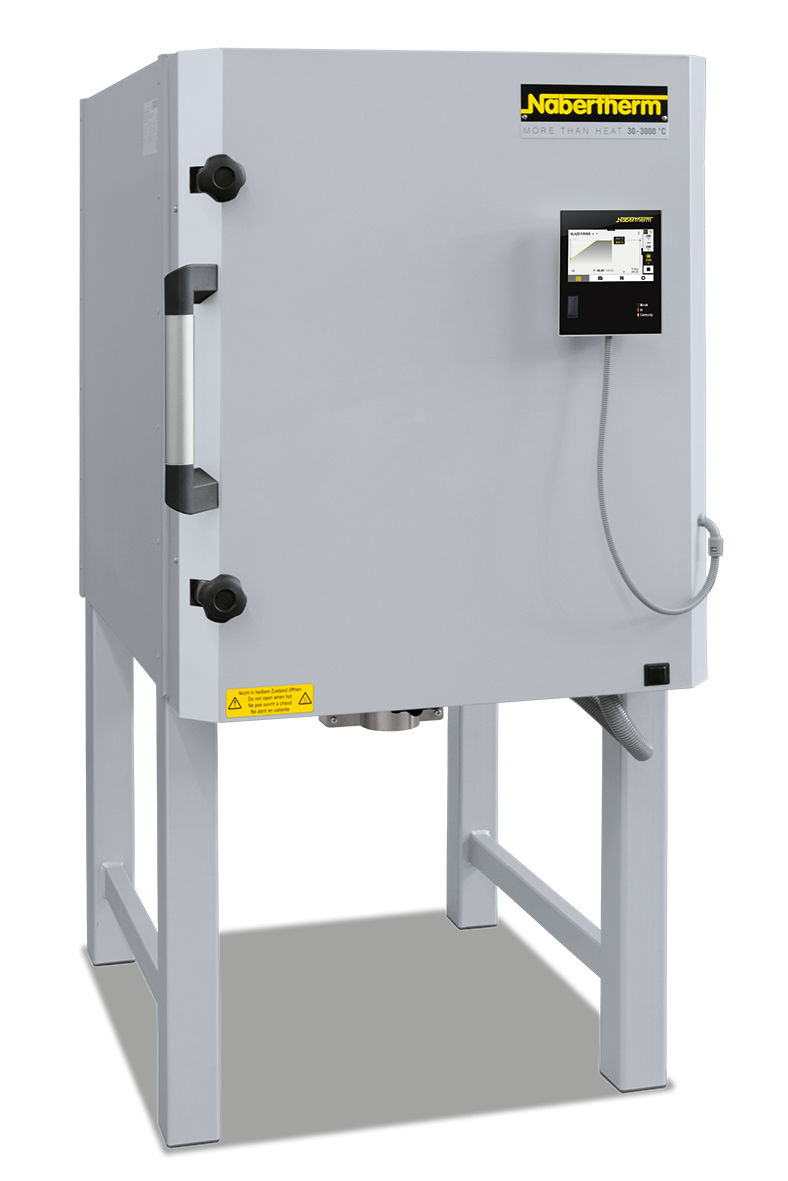

HORNO ELÉCTRICO NABERTHERM N140E
Horno de cámara N 140 E
Horno Nabertherm - Salida de aire
Apertura de escape para una extracción uniforme de la salida de aire

Ventajas del horno de cámara.

Horno Nabertherm - aislamiento multicapa
Estructura de aislamiento multicapa de ladrillos refractarios ligeros y un aislamiento posterior, que ahorra energía, adaptado a la temperatura máxima del horno.
Horno Nabertherm - ladrillos refractarios de larga duración
Los ladrillos refractarios de larga duración en la cámara del horno aseguran resultados de cocción excelentes.
Horno Nabertherm - carcasa de pared doble
Carcasa de pared doble para bajas temperaturas en exterior y óptima protección anticorrosión. Chapas laterales de acero galvanizado.
Horno Nabertherm - techo en forma abovedada
Construcción de techo autoportante y robusta, en forma abovedada.
Horno Nabertherm - altura de carga ergonómica
Altura de carga ergonómica con soporte de 780 mm (horno N 440 – N 660 = 500 mm).
Horno Nabertherm - conexión silenciosa con relé semiconductor
Conexión silenciosa de las resistencias con relé semiconductor.
Horno Nabertherm - Interruptor de protección en la puerta
Interruptor de protección de apertura de la puerta.
Horno Nabertherm - apertura manual ajustable
Apertura manual ajustable de entrada de aire para hornos de cámara a partir de 440 litros.
Horno Nabertherm - controlador suspendido en la puerta y desmontable
Controlador suspendido en la puerta del horno y desmontable para un manejo más cómodo.
Horno Nabertherm - Válvula entrada aire semiautomática
Válvula entrada de aire semiautomática para secado residual en hornos hasta 300 L. Cierre automático a temp. predeterminada. Se elimina el cierre manual de la entrada de aire tras la fase de secado.
Horno Nabertherm - Salida de aire
Apertura de salida de aire en el centro del área trasera del techo del horno para una extracción homogénea del aire de salida hasta 300 litros.
Horno Nabertherm - Válvula motorizada de aire
Válvula motorizada de aire de salida en el centro del techo del horno para un purgado óptimo de la cámara en hornos a partir de 440 litros.

Equipamiento opcional de los hornos de cámara.

Horno Nabertherm - Regulación manual por zonas
Regulación manual por zonas para optimizar la homogeneidad de la temperatura.
Horno Nabertherm - válvula motorizada de entrada de aire
Válvula de entrada de aire motorizada, que se puede abrir y cerrar en función del programa.
Horno Nabertherm - ventilador de refrigeración
Ventilador de refrigeración para hornos de hasta 300 L para reducir  tiempos de proceso.
Horno Nabertherm - sistema de ventilación externo
Contacto libre de potencial, para activar sistema de ventilación externo del cliente (para hornos N100 – N600/H, N140E – N280E, NW150 – NW660/H)
Horno Nabertherm - válvula motorizada salida de aire
Válvula motorizada de salida de aire.
Horno Nabertherm - campana extractora
Campana extractora de acero inoxidable.
Horno Nabertherm - cerradura con llave
Kit de cerradura compuesto por dos cerraduras de puerta (no para hornos N…E)
Horno Nabertherm - puerta de apertura izquierda
Puerta de apertura izquierda (no para hornos N…E).
Horno Nabertherm - mesa soporte altura especial
Soporte de altura especial (no para hornos N40E-N100E).
Horno Nabertherm - mesa soporte con ruedas
Mesa soporte con ruedas (no para hornos N…E).
Horno Nabertherm - carretilla de carga y descarga
Bastidor de carga para facilitar la carga ergonómica y descarga delante del horno.
Horno Nabertherm - vagoneta para horno
2 vagonetas para hornos NW a partir de 440 litros.
