NABERTHERM – Hornos de fusing con mesa fija – GF

Los hornos de fusing con mesa fija de la serie GF 75 – GF 1425 están concebidos para el uso profesional. Los elementos calefactores contiguos, protegidos en tubos de vidrio de cuarzo, aseguran una elevada exactitud térmica en el fusing o al doblar sobre toda la superficie de la mesa. Todos los modelos están ejecutados en una atractiva carcasa de doble pared de acero inoxidable.

La superficie llana de la mesa de ladrillos refractarios robustos y duraderos y la abertura de la campana con brazos de gas como apoyo facilitan la carga del horno. La potencia de conexión eléctrica optimizada garantiza un rápido calentamiento del vidrio.

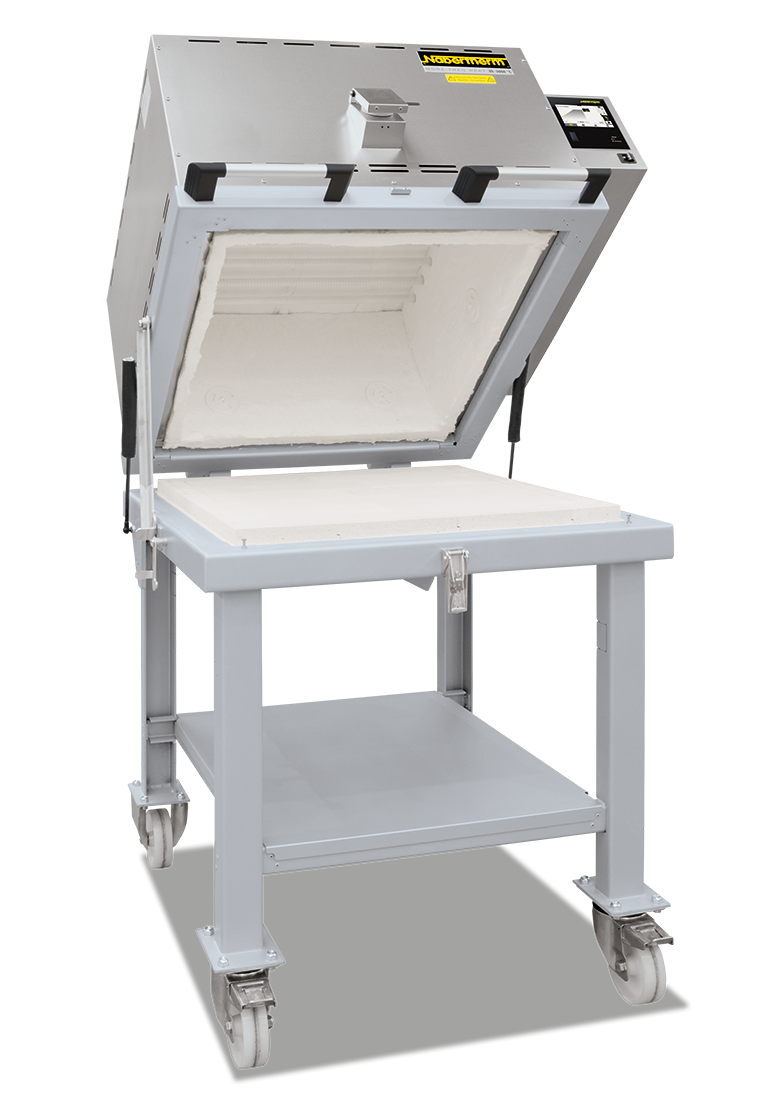

Horno Nabertherm fusing GF 75

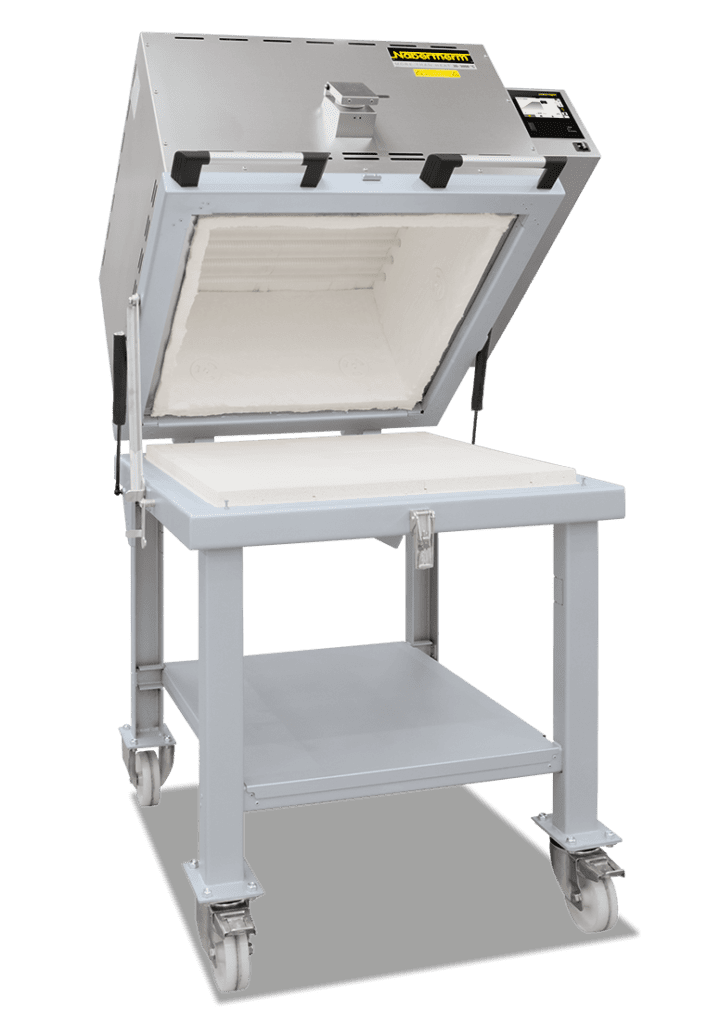

Horno de fusing GF 75

Versión estándar

  • Elementos calefactores protegidos en tubos de vidrio de cuarzo.
  • El controlador ahorra espacio al estar integrado en el lado derecho del horno.
  • Controlador táctil C540 (10 programas con 20 segmentos cada uno).
  • NTLog básico para controladores Nabertherm: registro de datos de proceso sobre memoria USB
  • Software gratuito NTEdit para la entrada de programas directamente desde el PC mediante ExcelTM para MS WindowsTM
  • Software gratuito NTGraph para la evaluación y documentación de los procesos mediante ExcelTM para MS WindowsTM, en el PC
  • Aplicación gratuita MyNabertherm para la monitorización de los procesos en dispositivos móviles
  • Garantía: 3 años
  • Solicitar presupuesto, indicar modelo
hornos de fusing con mesa fija

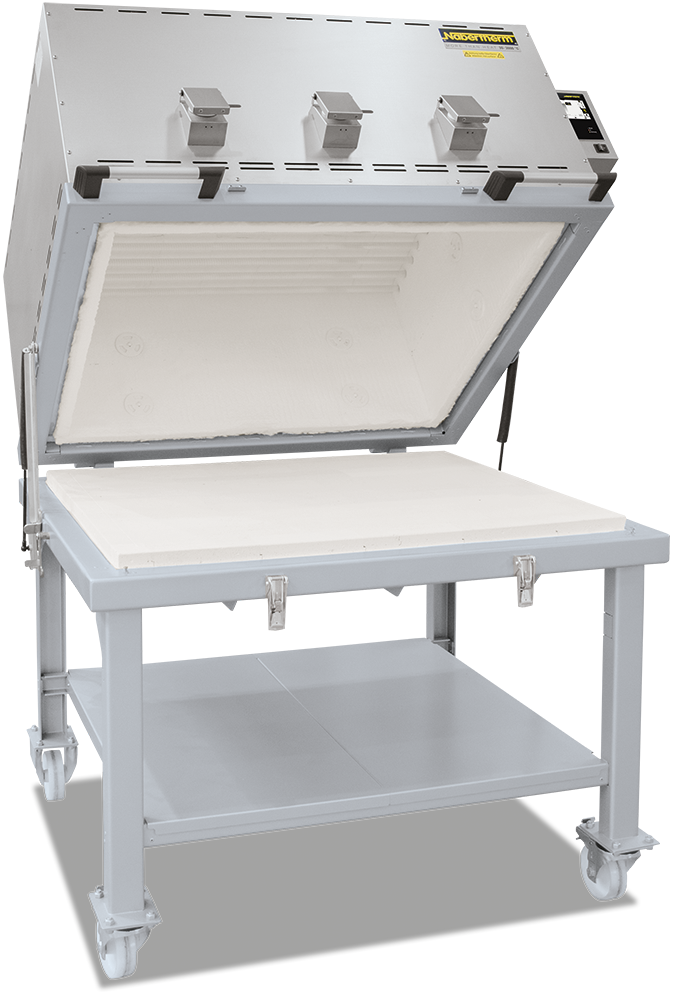

Horno de fusing GF 240

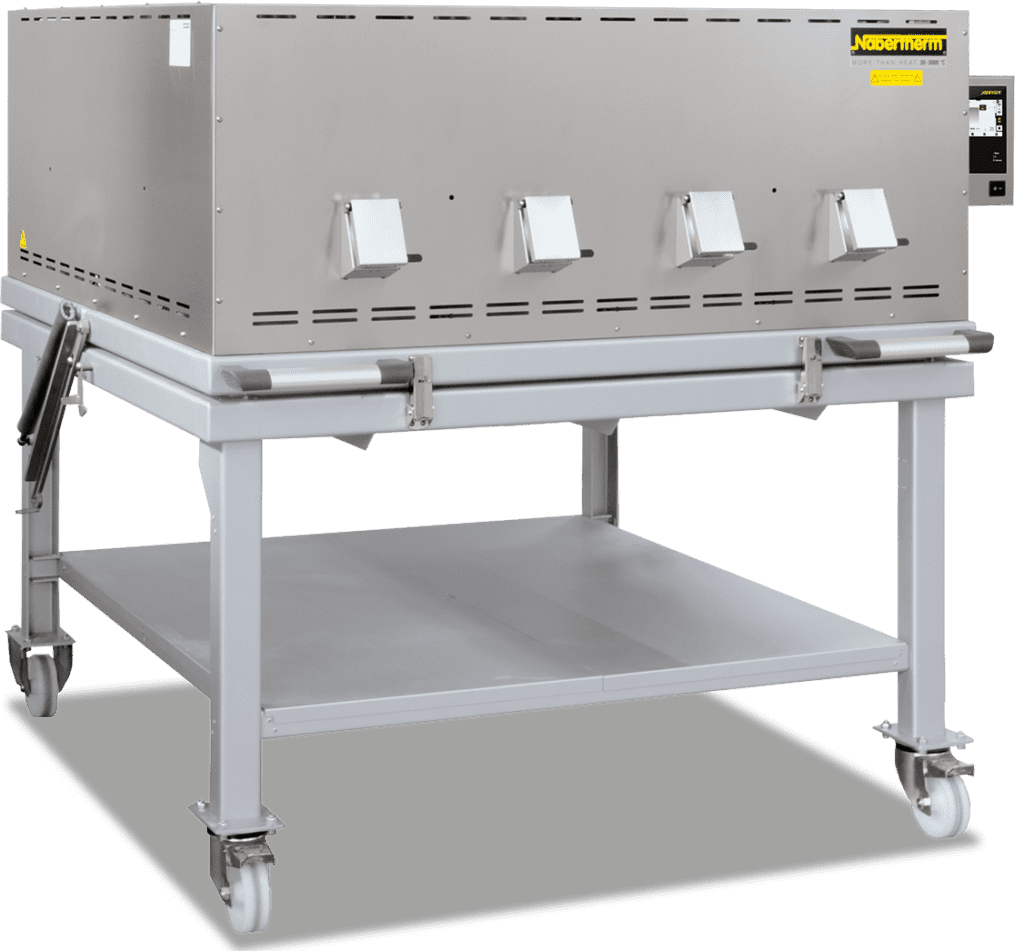

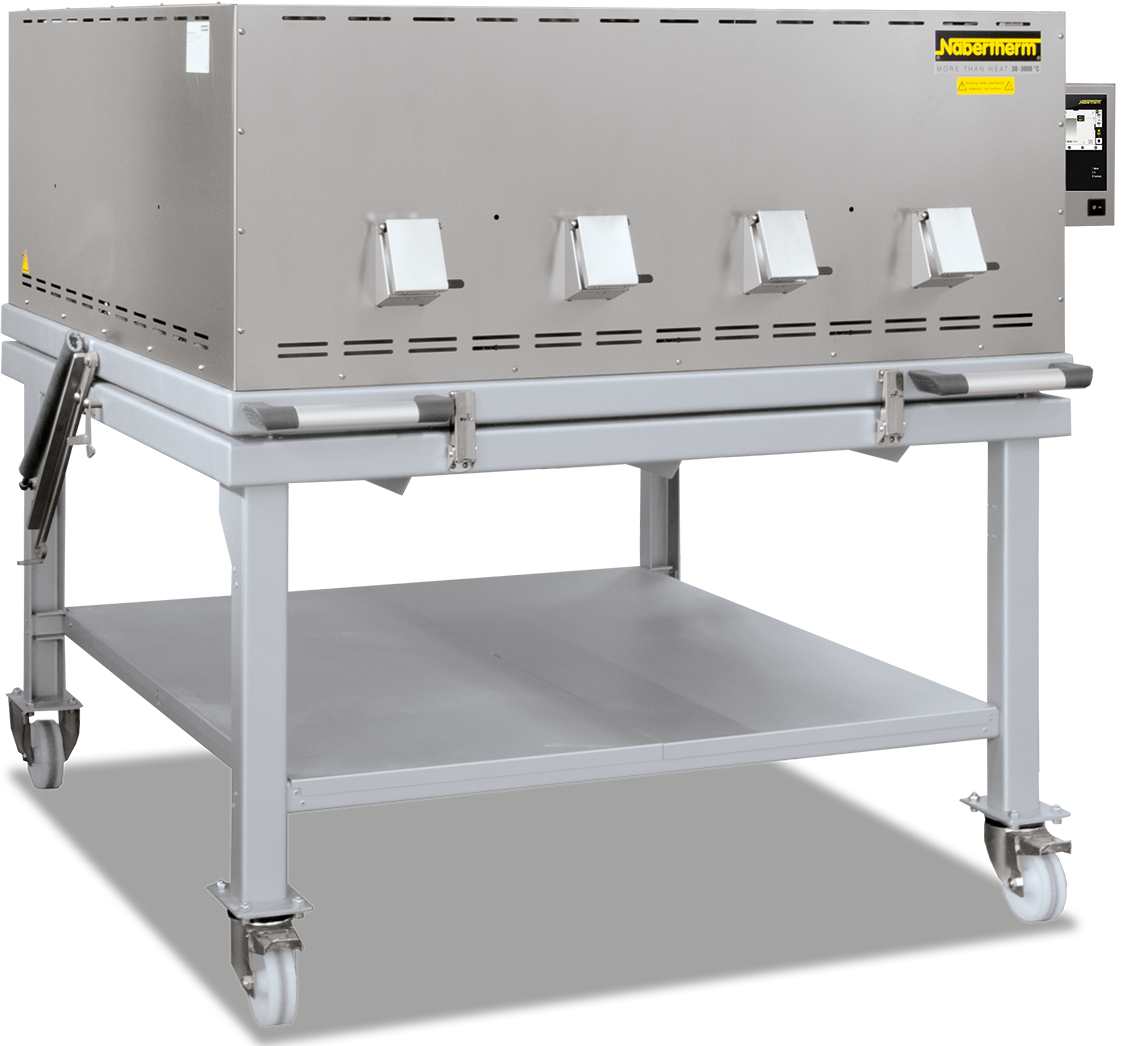

Horno Nabertherm fusing GF 380
Horno de fusing GF 380

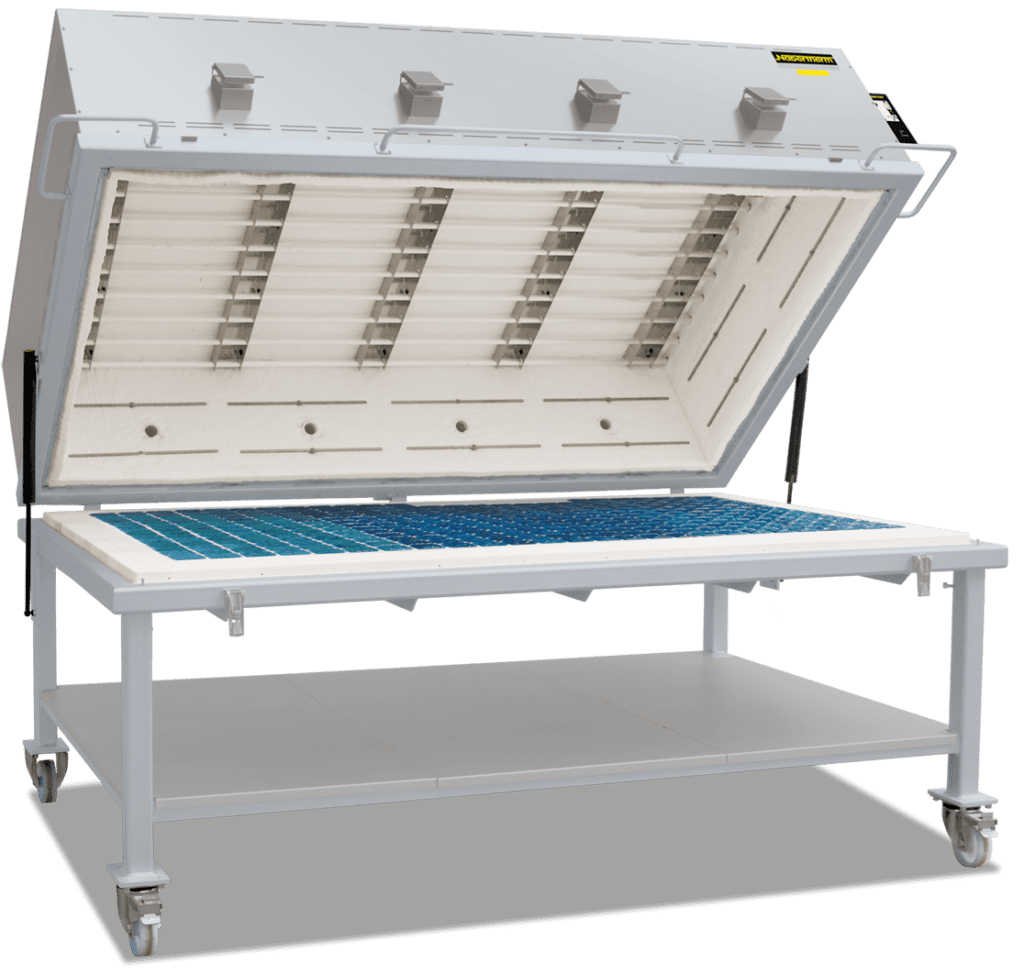

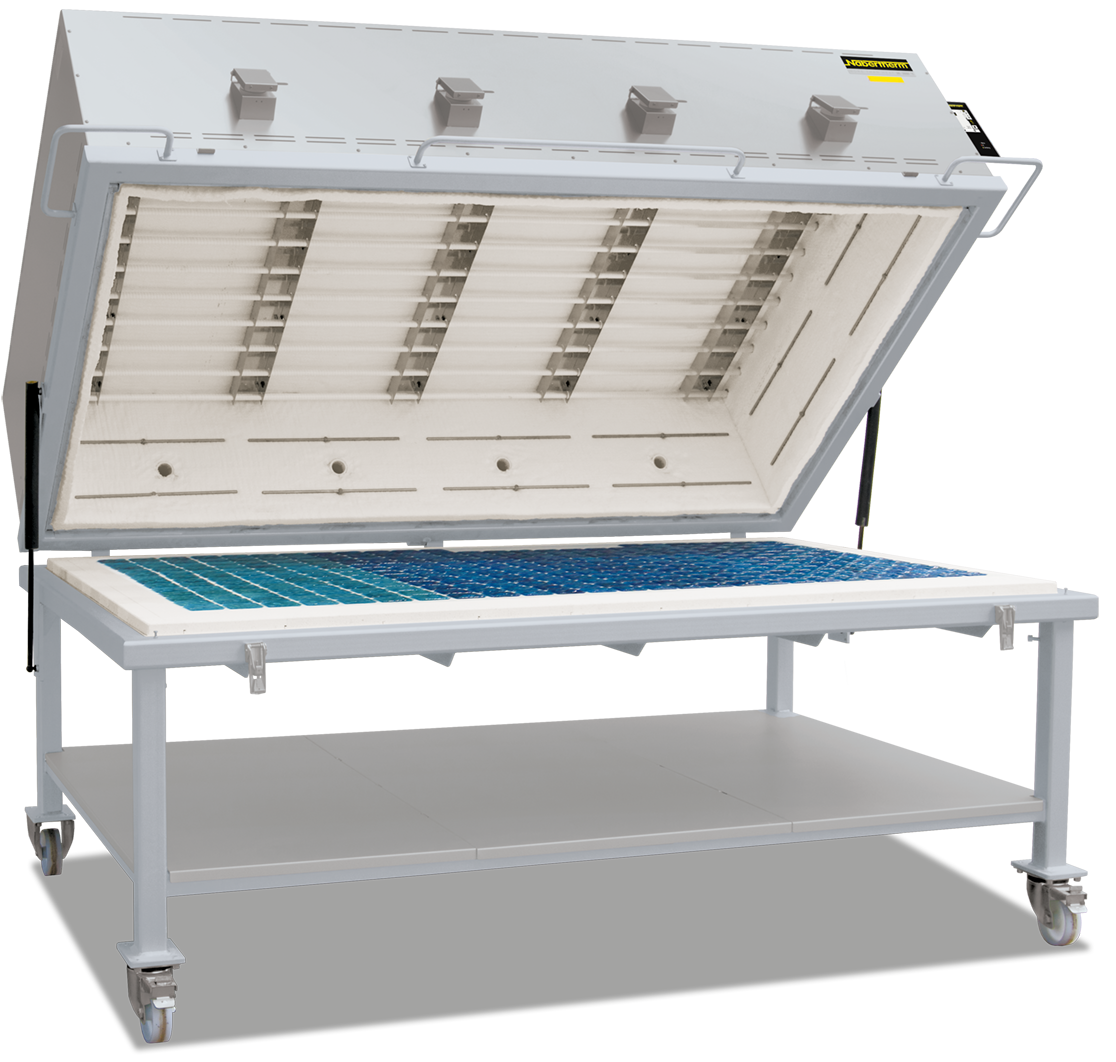

Horno Nabertherm fusing GF 920
Horno de fusing GF 920
ModeloTmáxMedidas interiores en mmBase enMedidas exteriores en mmPotenciaConexiónPeso
ºCanchofondoaltomANCHOFONDOALTO1kWeléctricakg
GF 759006206203100,38117095013703,6monofásica180
GF 75 R9506206203100,38117095013705,5trifásica180
GF 190 LE95010106204000,62146095014606,0monofásica210
GF 19095010106204000,62146095014606,4trifásica210
GF 24095010108104000,8114601140146011,0trifásica275
GF 380950121011004001,3316601460146015,0trifásica450
GF 42095016609504001,5721101310146018,0trifásica500
GF 520950121011604001,4016601520146015,0trifásica550
GF 600950201010104002,0324601370146022,0trifásica600
GF 920950211011604002,4425601520146026,0trifásica850
GF 1050950231012104002,7927601570146032,0trifásica1050
GF 1425950251015104003,7929601870146032,0trifásica1250
1Incluye soporte
Horno Nabertherm fusing soporte con ruedas
Horno Nabertherm fusing abertura con cierre para ventilación

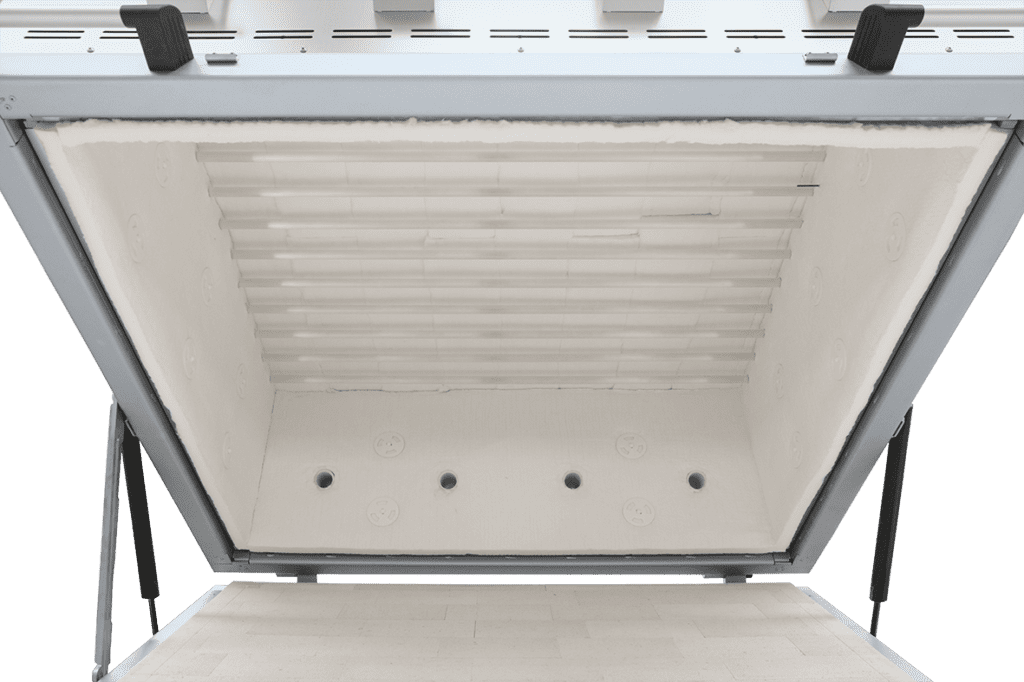

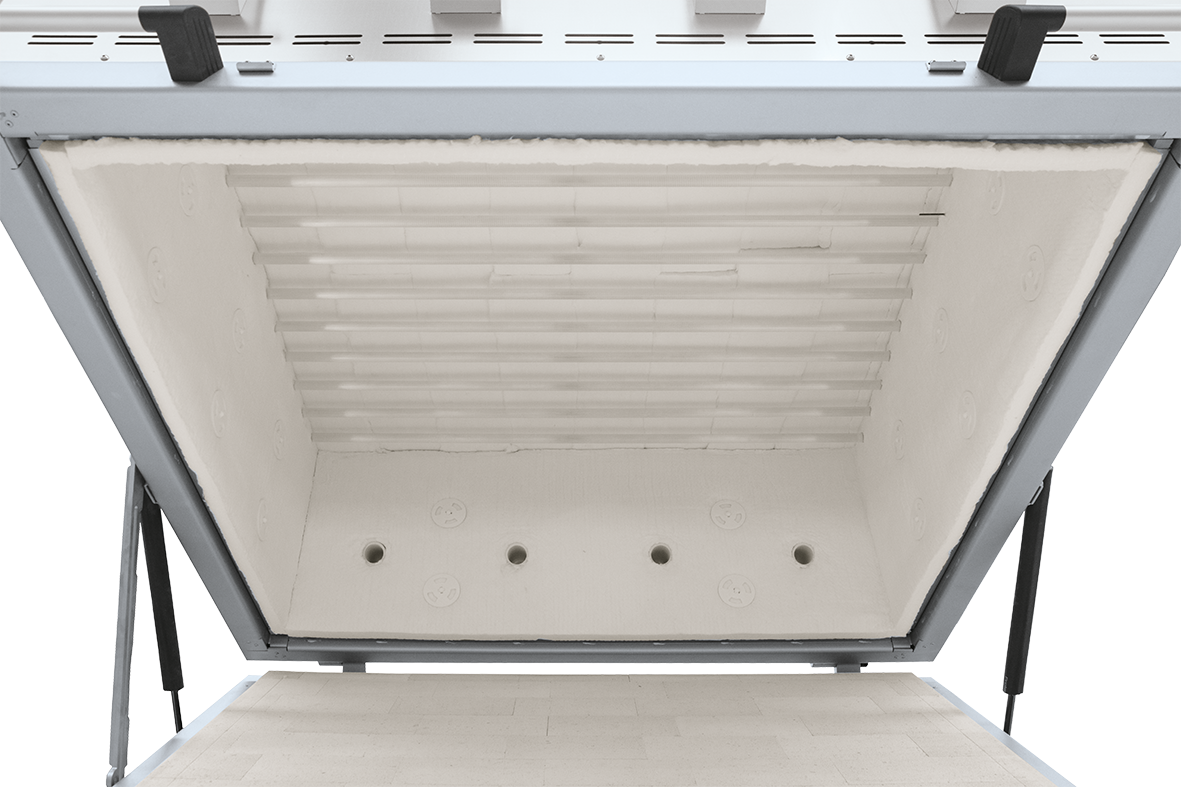

Los elementos calefactores de techo están dispuestos de manera contigua, protegidos en tubos de cristal de cuarzo
Soporte robusto sobre ruedas, con superficie de apoyo para vidrio y herramientas
Abertura con cierre para ventilación, para acelerar el enfriamiento y supervisar la carga

.

NABERTHERM – Hornos de fusing con mesa desplazable – GFM

Los hornos de fusing de la serie GFM han sido diseñados para los requisitos especiales de la producción. La serie de modelos GFM combina las convincentes ventajas cualitativas de la serie GF con la posibilidad de cargar la mesa fuera del horno. La mesa se desplaza sobre ruedas, por lo que puede desplazarse libremente.

El suministro incluye una mesa plana para trabajos de fusing y se puede completar con otras mesas. El sistema de mesas de cambio es especialmente económico y permite cargar una mesa mientras la otra está en el interior del horno. En lugar de mesas planas también se pueden usar distintas mesas con diferentes alturas, si, por ejemplo, se va a usar el horno para piezas más altas.

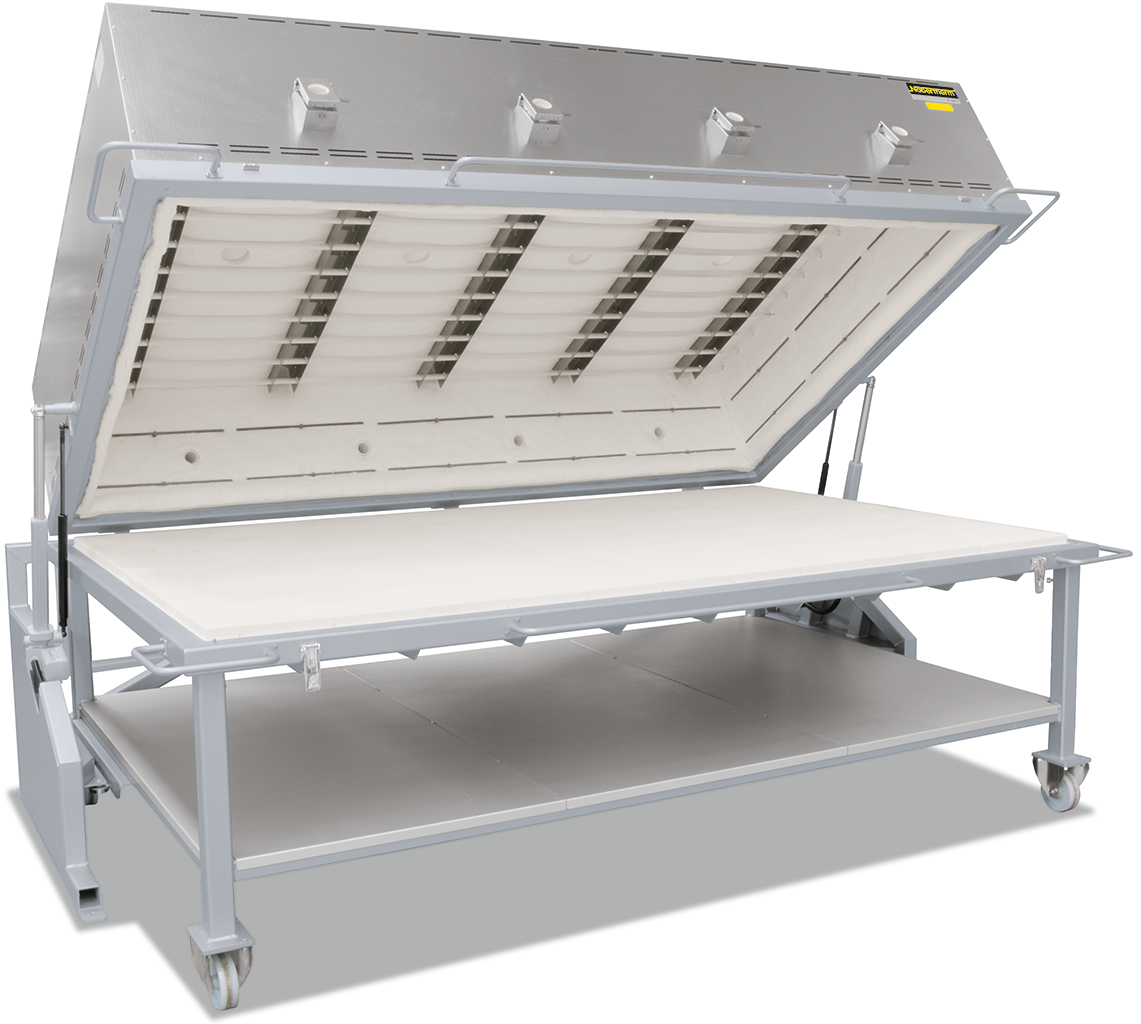

Horno Nabertherm fusing GFM 1425
Horno de fusing GFM 1425 con apertura motorizada de la tapa

Versión estándar

  • Campana calefactada con bastidor fijo.
  • Mesa incluida en el suministro.
  • Controlador táctil C540 (10 programas con 20 segmentos cada uno)
  • NTLog básico para controladores Nabertherm: registro de datos de proceso sobre memoria USB
  • Software gratuito NTEdit para la entrada de programas directamente desde el PC mediante ExcelTM para MS WindowsTM
  • Software gratuito NTGraph para la evaluación y documentación de los procesos mediante ExcelTM para MS WindowsTM, en el PC
  • Aplicación gratuita MyNabertherm para la monitorización de los procesos en dispositivos móviles
  • Garantía: 3 años
  • Solicitar presupuesto, indicar modelo
ModeloTmáxMedidas interiores en mmBase enMedidas exteriores1 en mmPotenciaConexiónPeso
ºCanchofondoaltom2ANCHOFONDOALTOkWeléctricakg
GFM 42095016609504001,5722301390146018,0trifásica620
GFM 520950121011604001,4017801600146015,0trifásica670
GFM 600950201010104002,0325801450146022,0trifásica730
GFM 920950211011604002,4426801600146026,0trifásica990
GFM 1050950231012104002,7928801650146032,0trifásica1190
GFM 1425950251015104003,7930801950146032,0trifásica1390
1Las dimensiones exteriorres varían en la versión con equipamiento opcional. Dimensiones a petición

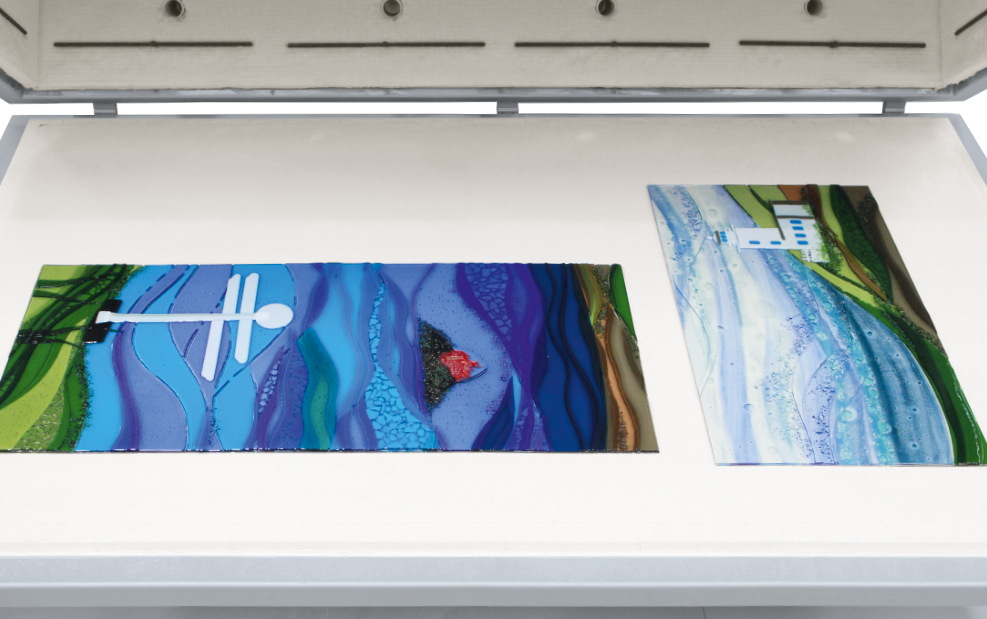

Horno Nabertherm fusing piezas de fusing
Piezas de fusing de vidrio de un horno de fusing (Jo Downs Glass Design Ltd.)
Horno Nabertherm fusing mesa con ruedas

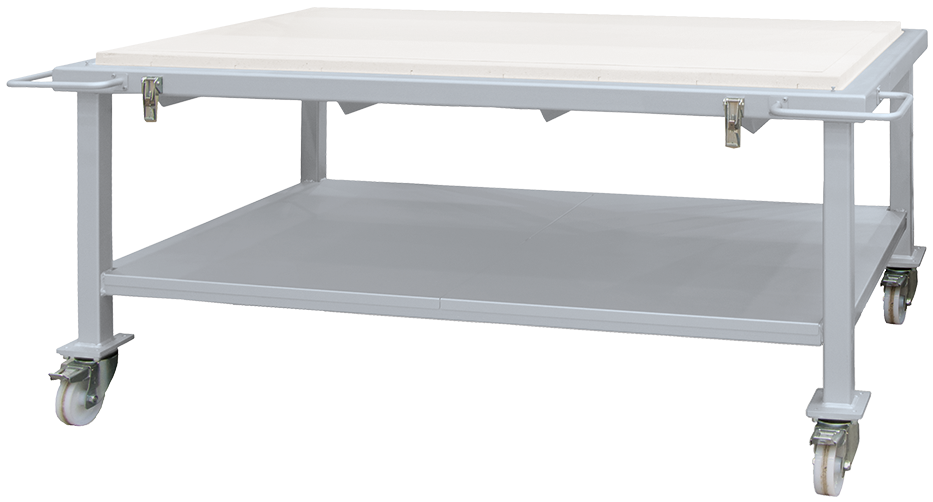

Mesa libremente desplazable sobre ruedas

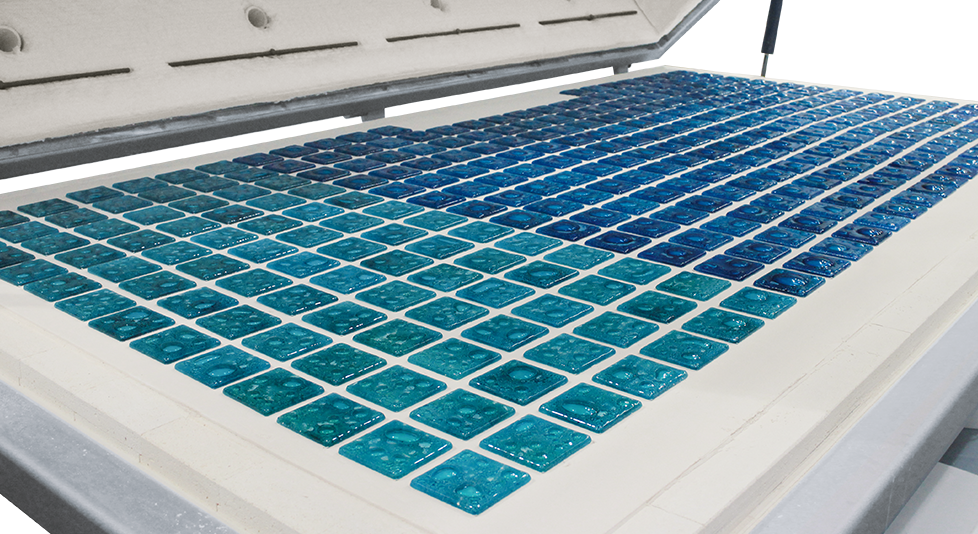

Horno Nabertherm fusing superficie de ocupación marcada
Superficie llana de la mesa con aislamiento de ladrillos refractarios ligeros y superficie de ocupación marcada

Ventajas de los hornos de fusing

Las resistencias en el techo están dispuestas de manera contigua, protegidas en tubos de cuarzo para la radiación directa y homogénea del vidrio
Horno Nabertherm pictograma seguridad
Uso exclusivo de materiales aislantes sin categorización según normativa CE 1272/2008. No es usada la fibra cerámica (RCF) que es clasificado y posiblemente cancerígeno.
Horno Nabertherm fusing superficie de la mesa

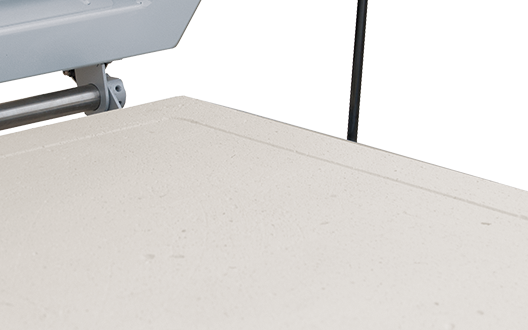

Superficie llana de la mesa con aislamiento de robustos ladrillos refractarios y superficie de ocupación marcada.
Horno Nabertherm fusing carcasa de pared doble

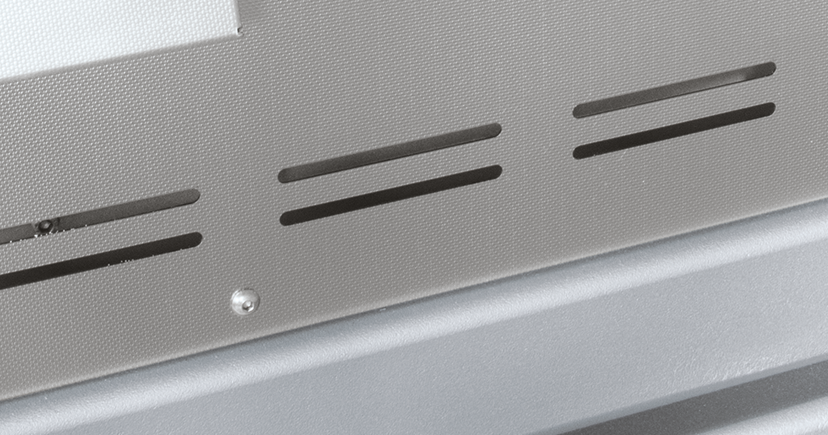

Atractiva carcasa de pared doble de acero inoxidable

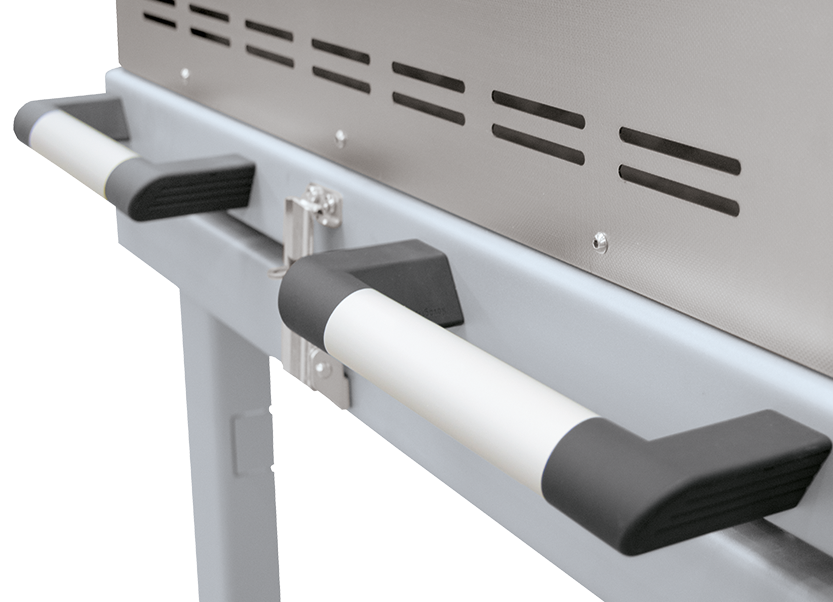

Horno Nabertherm fusing asideros
Grandes asideros a izquierda y derecha de la campana

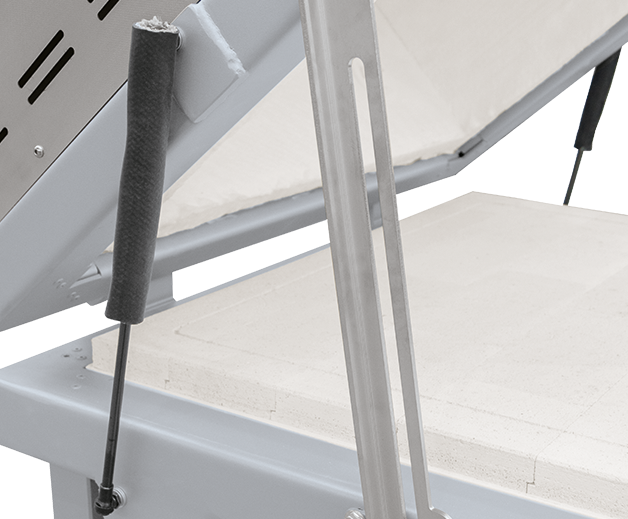

Horno Nabertherm fusing brazo de gas
Brazo de gas para abrir y cerrar la campana fácilmente
Horno Nabertherm fusing cierre rápido ajustable

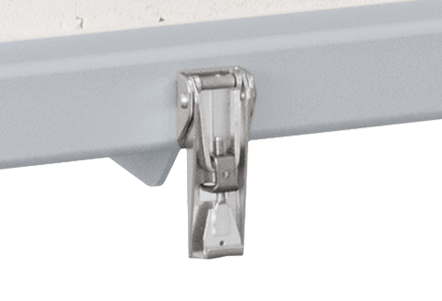

Grandes cierres rápidos ajustables, adecuados también para trabajar con guantes

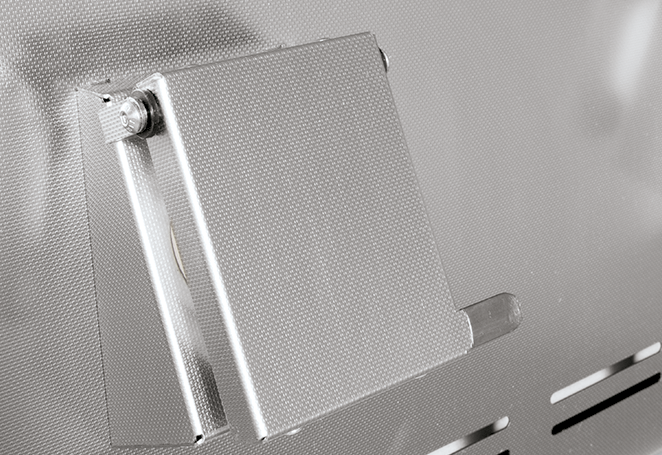

Horno Nabertherm fusing abertura con cierre para ventilación
Abertura con cierre para ventilación, para acelerar el enfriamiento y supervisar la carga
Horno Nabertherm fusing soporte con ruedas

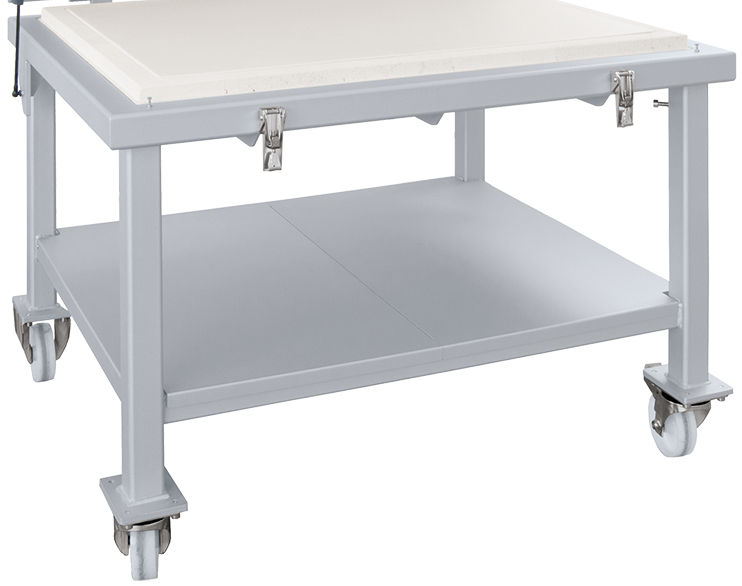

Soporte robusto sobre ruedas, con superficie de apoyo para vidrio y herramientas

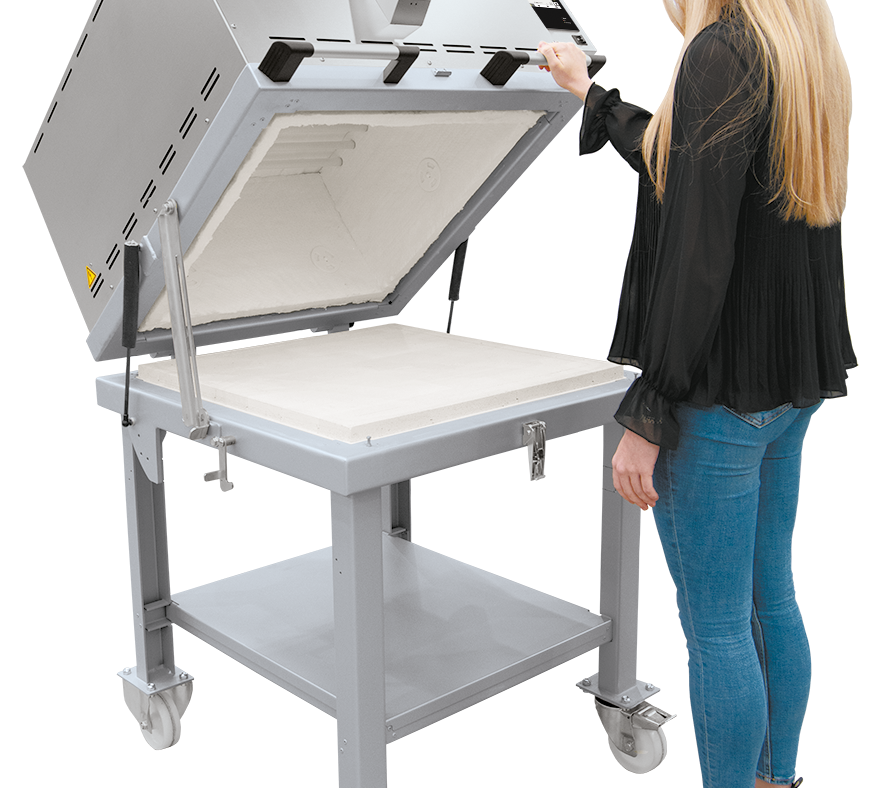

Horno Nabertherm fusing altura de carga ergonómica
Cómoda altura de carga ergonómica de 860 mm
Horno Nabertherm - conexión silenciosa con relé semiconductor
Conexión silenciosa de la calefacción con relé semiconductor

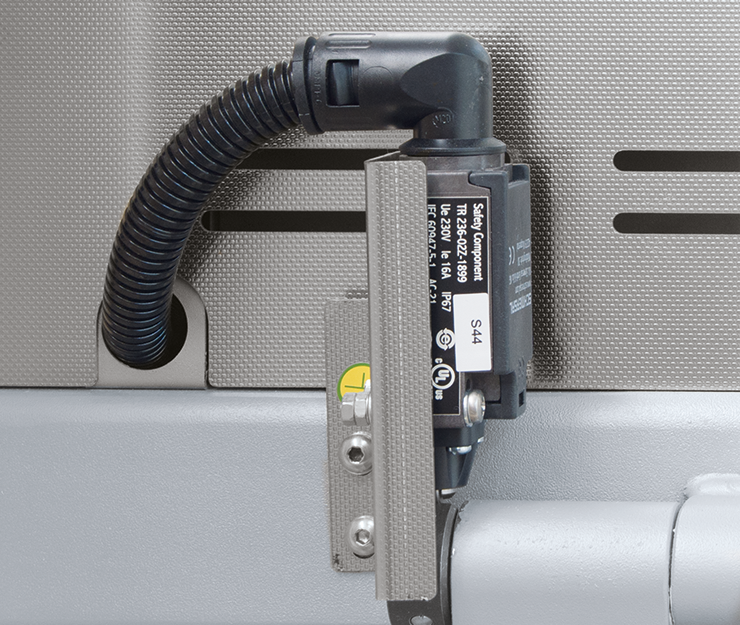

Horno Nabertherm fusing desconexión al abrir la campana
Segura desconexión de la calefacción al abrir la campana

Equipamiento opcional hornos de fusing

Horno Nabertherm fusing visor

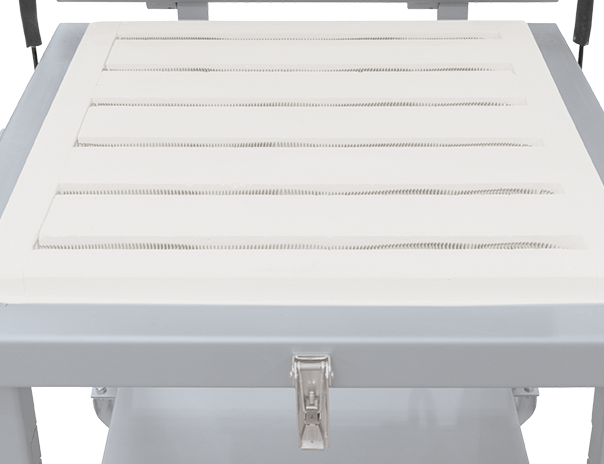

Horno Nabertherm fusing calefacción de suelo

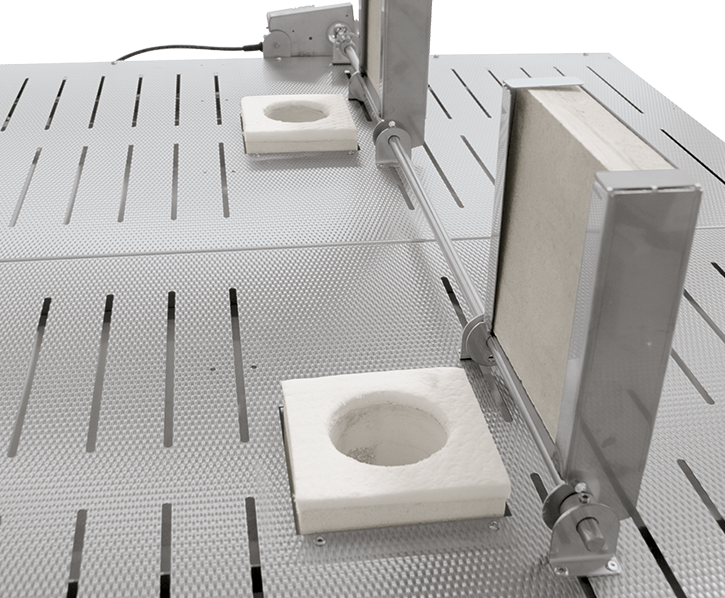

Horno Nabertherm fusing válvula automática de aire
Horno Nabertherm fusing mesa con ruedas

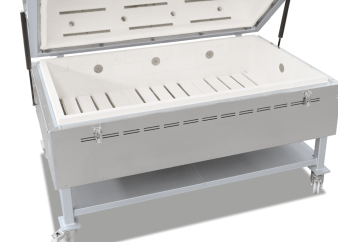

Horno Nabertherm fusing mesa forma cubeta

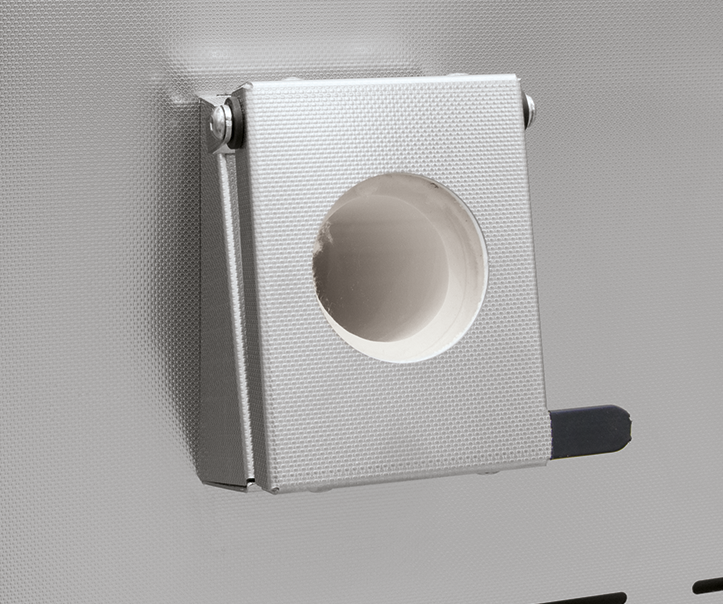

Visor en las aberturas de entrada de aire para supervisar el vidrio
Calefacción de suelo para el calentamiento homogéneo de grandes objetos
Válvula automática de aire de escape para un enfriamiento rápido después de la cocción
Mesas de cambio en serie GFM para aprovechar el calor residual del horno y reducir ciclos mediante el cambio de mesa en caliente
Mesa en forma de cubeta
